23层著名大学学生教工宿舍楼通风及防排烟系统设计CAD施工图纸(机械加压送风)(dwg)

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：文化
• 建筑高度：高层建筑
• 建筑面积：43536.9平方米
• 地上层数：23层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计内容：通风,防排烟
• 送风方式：散流器送风
• 项目地址：浙江

附件详情

一、项目概要：
地下一层平时为汽车库及仓库，地上二十三层，为学生教工宿舍楼。地上建筑面积43536.9m2...
二、通风系统：
1.该项目为超过2000m2地下汽车库，根据规范要求，设计了平时通风换气与火灾时排烟相结合的排风系统。
2.汽车库排烟风机采用双速消防风机.
3.仓库的换气次数按4次/小时设计；生活泵房、消防泵房的换气次数按6次/小时设计...
三、防排烟系统：
1.该项目防烟楼梯间及不满足自然排烟的电梯前室均设置了机械加压送风系统，其加压送风口均采用带电讯号的多叶送风。
2.内走道和地上房间开窗面积均大于本区域地面面积的2%，满足自然排烟...

图纸共16张。

通风及防排烟平面图

防护单元风口部大样

加压送风系统图

第 1 张图

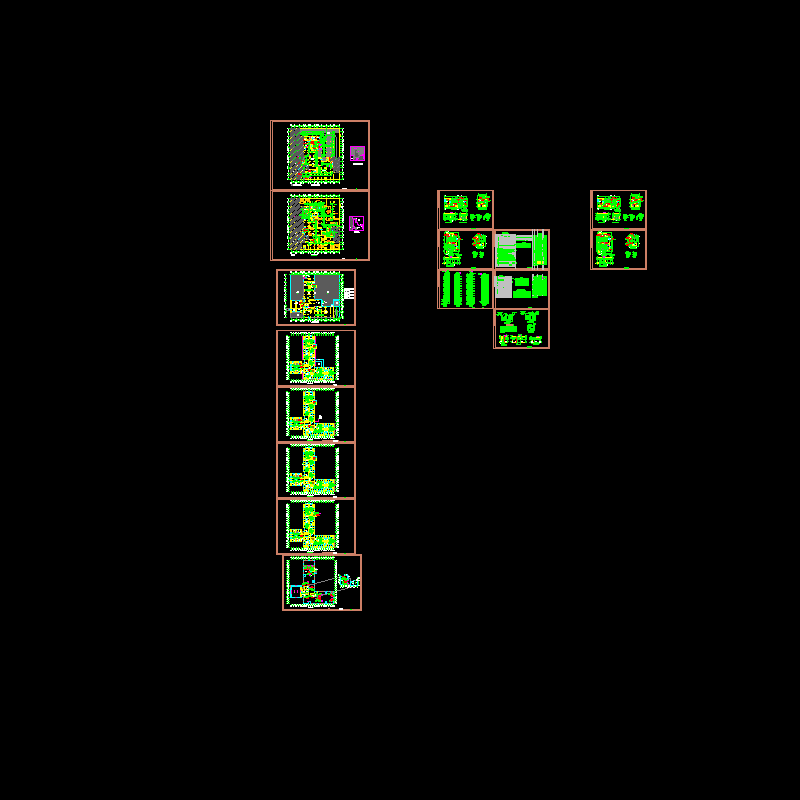

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-27 07:01:43上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
