一份3层教育学习中心空调通风及防排烟系统设计CAD施工图纸（座椅送风）

ghjkkkff · 发表于 2020-2-27 09:18:01

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,教育,文化
建筑高度类型：多层建筑
建筑设计面积：6694平方米
建筑地上层数：3层
图纸设计深度：施工图
参考图纸：27张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
水系统：双管制,异程式
送风方式：散流器送风

附件详情

施工图设计说明

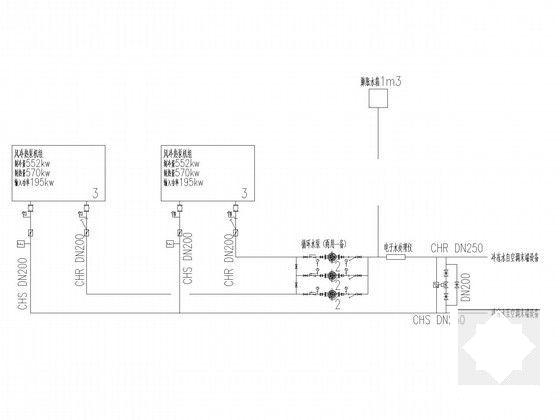

冷热源水系统流程图
消防原理图

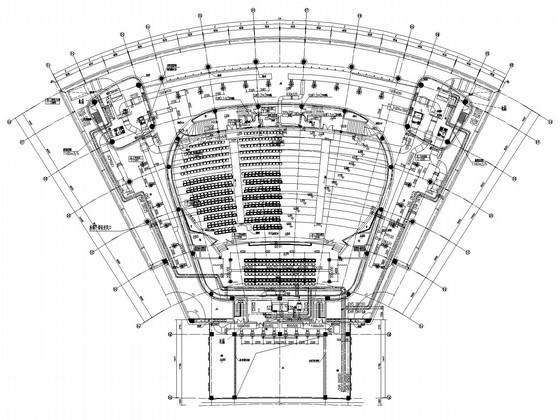

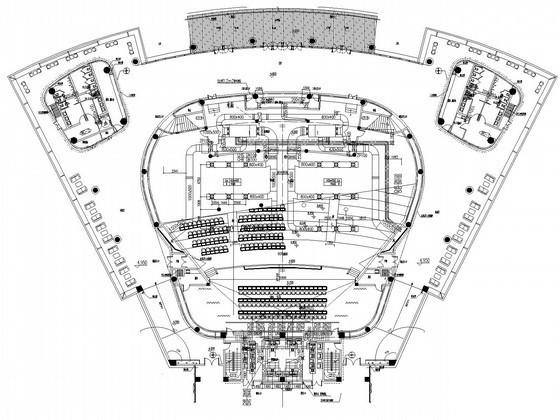

空调通风平面图

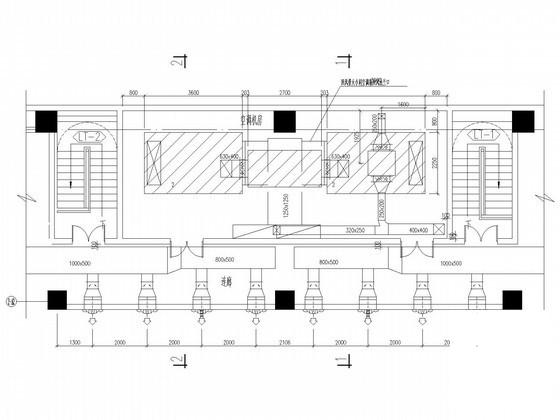

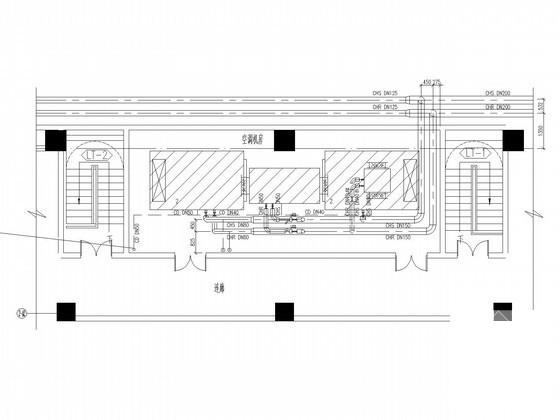

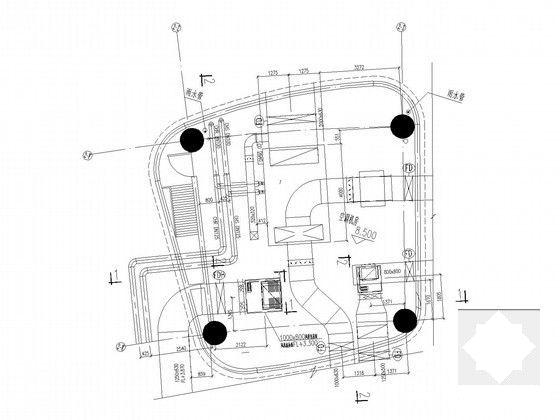

空调机房详图
主要设备表
......

附件详情

一、项目概要：
总建筑面积:6694平方米，建筑层数:地上3层，建筑高度:19.7米......
二、冷热源：
冷热源选用2台制冷量552kw的风冷螺杆式热泵机组，冷冻水进、出水温度为12℃～7℃......
三、空调系统：
1.一层展厅、二层休息厅、报告厅采用全空气低速送风系统。
2.二层休息厅采用季节变流态旋流风口。
3.报告厅以座椅下方空间作为送风静压箱，采用座椅送风口。
4.贵宾室采用风机盘管加新风系统。
5.空调系统水采用二管制异程系统......
四、通风排烟系统：
1.大报告厅设机械排风,竖向排至屋顶。排风量13200m3/h。
2.各层卫生间设机械排风,竖向排至屋顶。
3.一层展厅采用自然方式排烟。可开启外窗面积不小于该场所建筑面积的2%......

图纸共27张。
