一份9层通信办公楼多联机空调及通风排烟设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：9020.24平方米
• 建筑地上层数：10层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：江西

附件详情

• 设计施工说明
• 主要设备性能参数
• 地下一层车库通风平面图
• 主楼空调通风平面图
• 附楼空调通风平面图
• 附楼1~4层多联机空调系统图
• .......

附件详情

一、项目概要：
该项目地上部分分为主楼与附楼，主楼共地上十层，附楼共地上四层；地下共一层，为汽车库与设备用房......
二、空调系统：
主楼地上建筑面积为9020.24m2，总冷负荷约为1050KW，建筑面积冷指标为115W/m2；总热负荷约为850KW，建筑面积热指标为94W/m2。附楼地上建筑面积为3334.16m2，总冷负荷约为450KW，建筑面积冷指标为134W/m2；总热负荷约为350KW，建筑面积热指标为104W/m2，采用变制冷剂流量的多联机空调系统.......
三、通风排烟系统：
1.卫生间均设机械排风。
2.本楼地上部分防烟楼梯间、合用前室均靠外墙，采用自然排烟的形式。
3.地下变电所设独立机械排风系统......

图纸共26张。

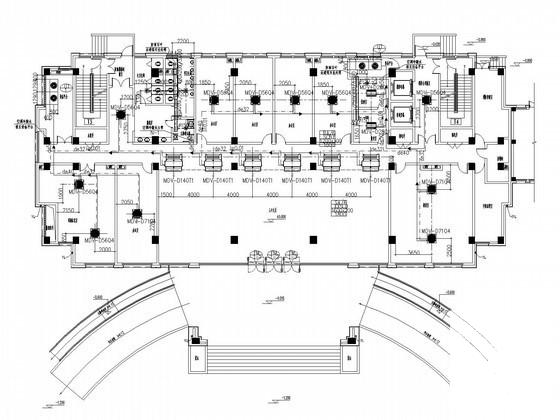

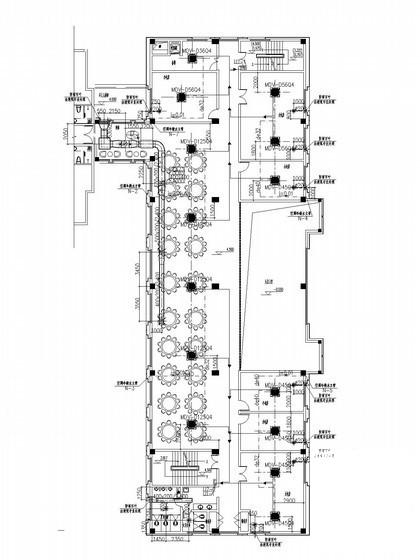

附楼空调通风平面图

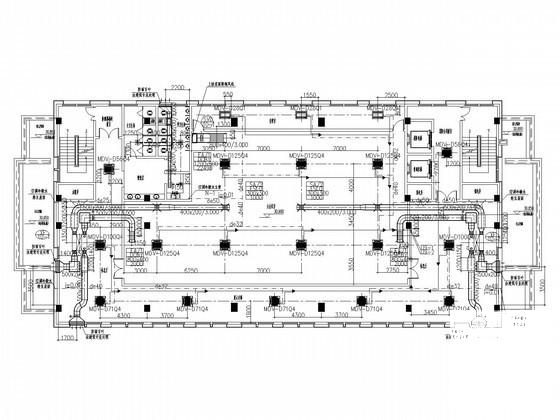

空调通风平面图

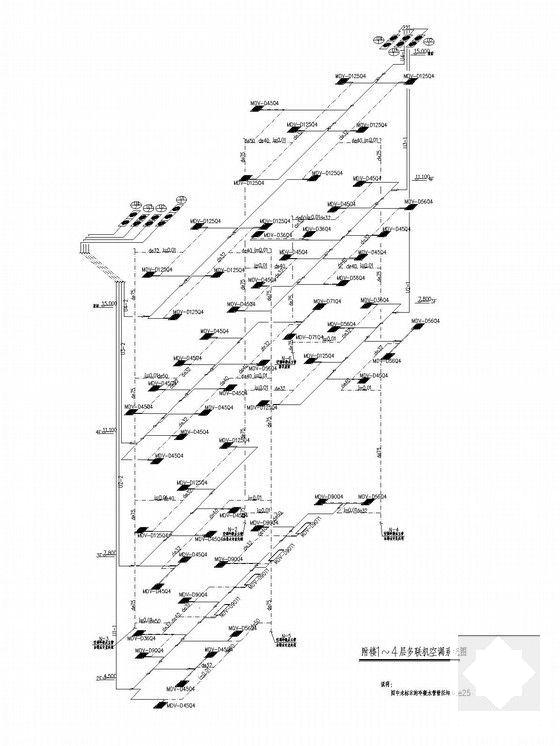

附楼1~4层多联机空调系统图

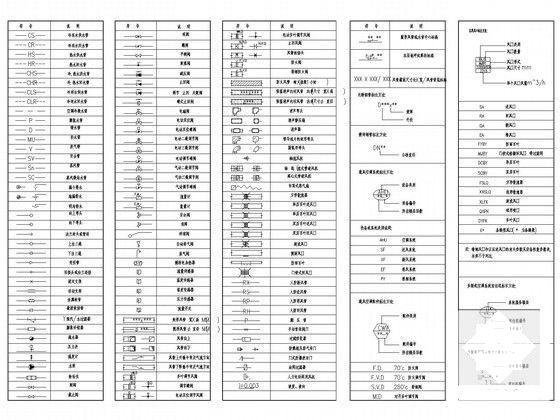

空调通风图例

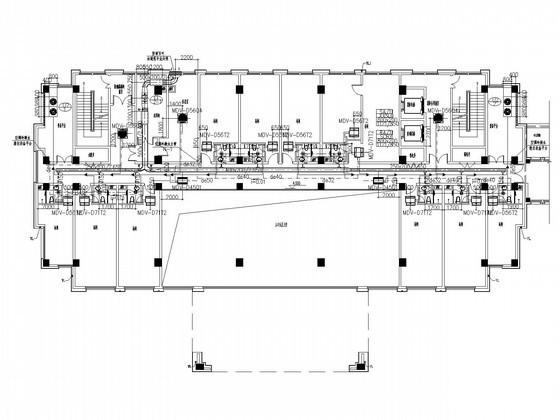

通风平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
