[CAD]4层办公建筑改扩建工程空调通风排烟系统设计方案设计图纸（多联机系统）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

一、项目概要：
总建筑面积为49083.08平方米，本次改扩建工程面积为12050平方米，为地上四层，半地下一层的办公建筑...
二、空调冷热源：
该项目采用变制冷剂流量多联式空调，同时设新风排风热回收机组...
三、空调系统：
1.一层空调室内机设高静压风管机，采用条缝型风口送风，气流组织采用顶送顶回的方式。
2.二至四层设天花板嵌入式室内机，气流组织采用顶送顶回的方式...
四、通风排烟系统：
1.行政办公大厅设机械排烟系统，每个防烟分区面积不大于500平米，每个防烟分区排烟量按照60m3/h.m2计算。
2.卫生间及技术夹层设置了机械排风系统......

图纸共28张。

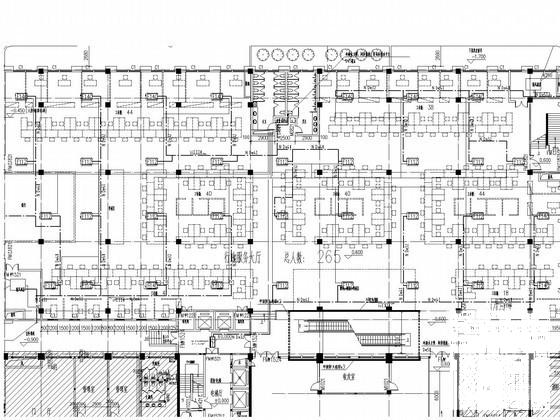

空调水管平面图

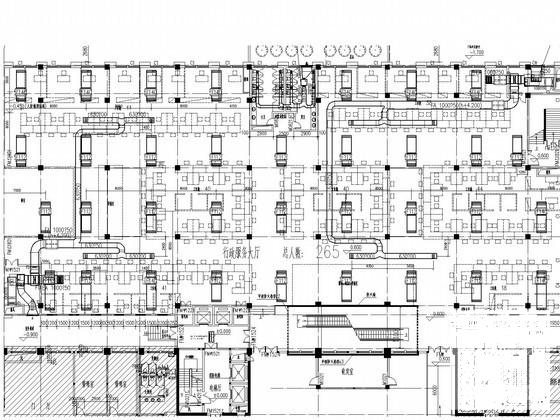

空调通风平面图

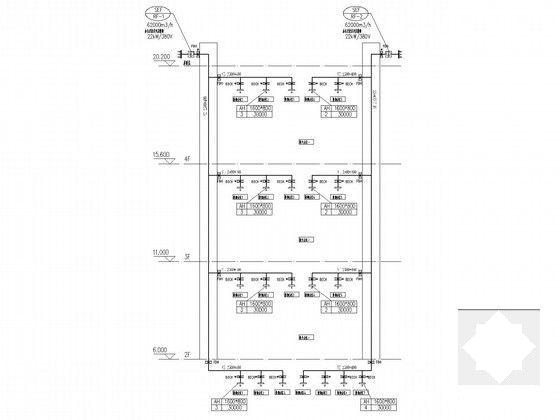

防排烟系统流程图

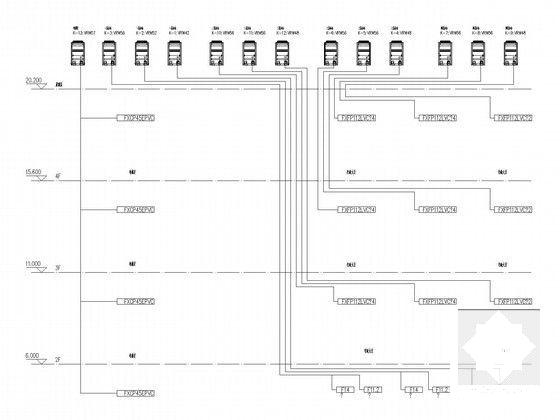

空调冷媒管系统流程图

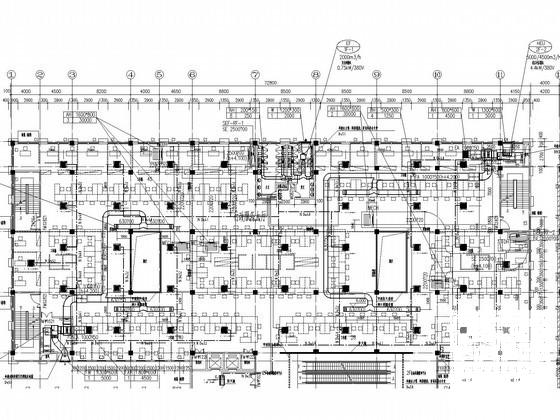

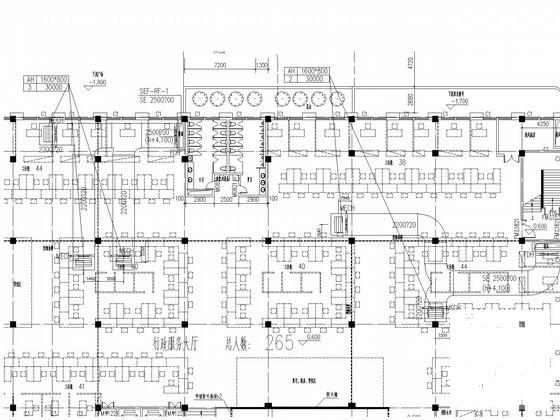

防排烟平面图
