18层高档办公写字楼空调通风设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公,餐饮
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:定风量
  • 水系统:双管制,异程式
  • 节点大样:冷却塔
  • 项目所在地:山西

附件详情

  • 设计施工说明
  • 图例
  • 主要设备与材料表
  • 空调冷热源系统流程图
  • 空调水系统图
  • 排烟系统图
  • 正压送风系统图

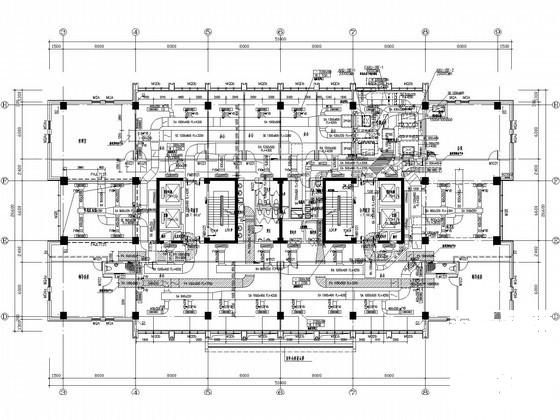

  • 空调通风风管平面图
  • 空调水管平面图
  • 屋面层空调通风风管平面图
  • 屋面层空调水管平面图
  • 冷冻机房管道平面图
  • 冷冻机房设备平面图

附件详情

稿件为山西运城某高档写字楼空调通风设计施工图纸;工程由公共部分、办公、餐厅及其它辅助用房组成。地上18层,地下1层。
设计内容:
1.空调冷、热源系统设计;
2.该项目范围内各场所的空调通风系统设计;
3. 车库、设备用房、卫生间等场所的通风系统设计;
4. 消防防排烟系统设计。

,图纸共27张。

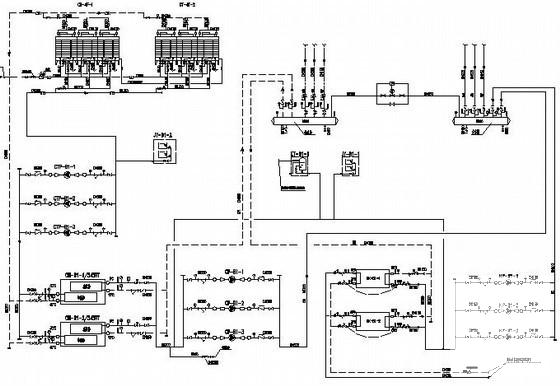

空调冷热源系统流程图

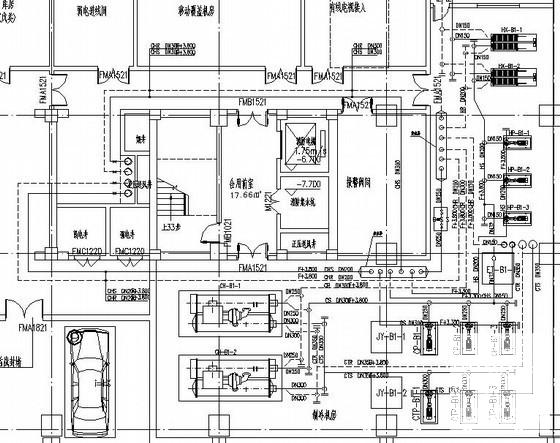

冷冻机房平面图

机房屋面平面图

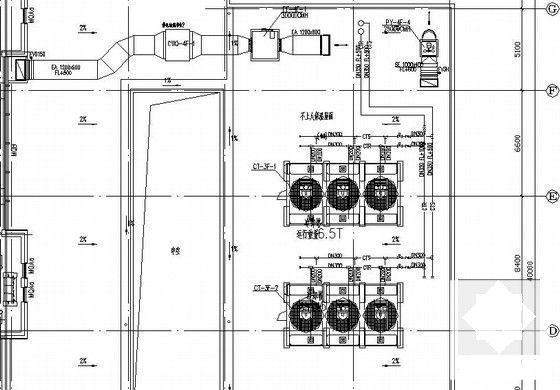

冷却塔 平面布置图

空调水系统图

空调水管平面局部

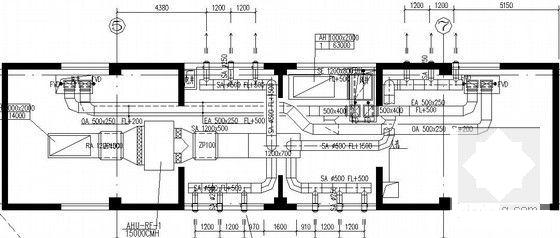

空调通风平面大样
