46074平米高档商务大厦空调通风设计施工CAD图纸

附件详情

此稿件为杭州某高档商务大厦空调通风设计施工图纸；大楼由五星级酒店、商务大厦、酒店式公寓组成，建筑面积约46074平方米，建筑高度97.6m，地上27层，地下1层，地下为设备用房、管理、及汽车库等；地上为会务、KTV、餐饮、客房及办公等。

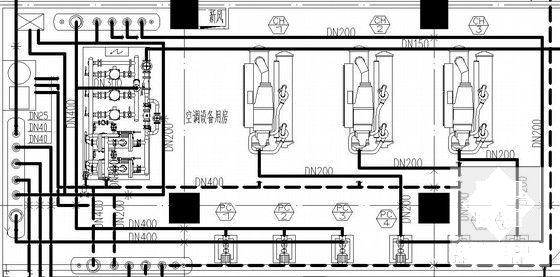

设计内容：整栋大厦的通风、空调、防排烟系统设计（含冷冻机房），以及空调自控设计。

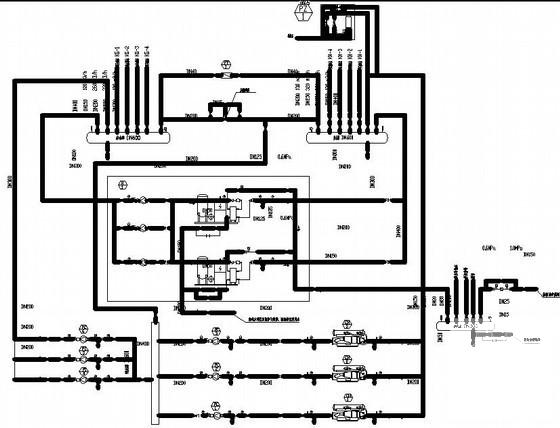

空调水系统：机房内冷系统采用二次泵系统，热水采用一次泵系统，主机侧定流量，负荷侧变流量。根据不同的区域，水管系统分为：宴会厅、餐饮娱乐、客房、办公4个区域。空调水管系统最高工作压力1.1MPa.
……

，图纸共33张。
