[CAD]20层五星高档度假酒店空调通风施工图(大院图纸)

[复制链接]

0

主题

0

帖子

1565

积分

超级版主

Rank: 8Rank: 8

积分
1565
发表于 2020-2-18 09:10:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:酒店,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:45095平方米
  • 建筑地上层数:20层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:变风量,定风量
  • 水系统:单式泵,变流量,双管制
  • 节点大样:集分水器
  • 项目所在地:安徽

附件详情

  • 空调、动力设计施工总说明
  • 主要材料及设备表
  • 冷水机房冷源系统原理图
  • 锅炉房热力系统原理图
  • 冷水机房设备布置平面图
  • 冷水机房空调冷热水管道平面图
  • 锅炉房设备布置及空调热水管道平面图
  • 冷热源机房剖面图
  • 空调通风平面图
  • 空调水管平面图
  • 空调通风转换平面图
  • 空调水管转换平面图
  • 屋顶层空调通风平面图
  • 屋顶层空调水管平面图
  • 裙房空调水系统图
  • 标准层水系统图
  • 正压送风及排烟系统图

附件详情

稿件为安徽宣城某五星级高档商务酒店空调通风设计全套施工图纸,该酒店为集客房、餐饮、康乐于一体的高等级休闲会务度假酒店。酒店总建筑面积45095.36m2,高68m。地上共20层,裙房5层。无地下室。

设计内容:
1.酒店空调冷热源设计;客房、包间、办公、中餐厅等小空间的风机盘管系统的设计;
2.大堂、西餐厅、宴会厅等大空间全空气系统设计;
3.设备用房、卫生间的通风设计;防烟楼梯间,消防电梯合用前室的防烟设计、内走道、西餐厅、大堂、宴会厅等的排烟设计。

空调系统设计: 空调系统设计以竖向分层,横向按防火分区设置空调系统为原则,同时满足建筑使用功能,该项目主要采用全空气空调系统和风机盘管加新风系统,其中1F大堂、宴会前厅采用全空气定风量空调系统,宴会厅采用全空气 变风量空调系统 ……

,图纸共35张。

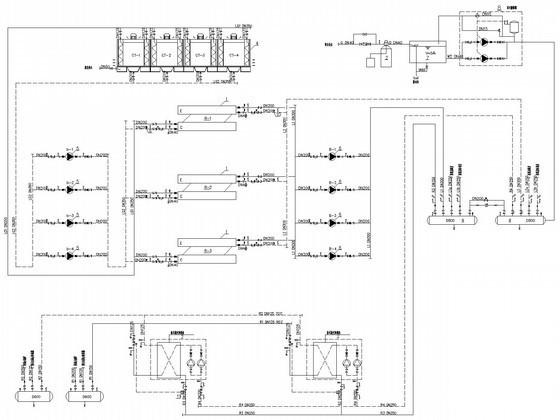

冷水机房冷源系统原理图

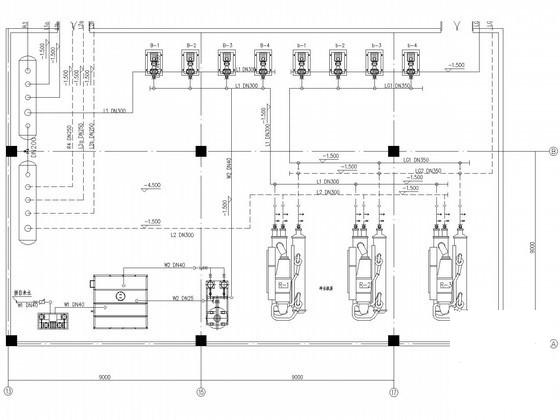

冷水机房空调冷热水管道平面图

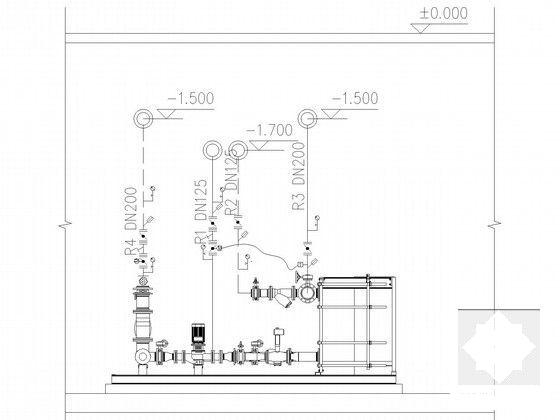

冷热源机房剖面图

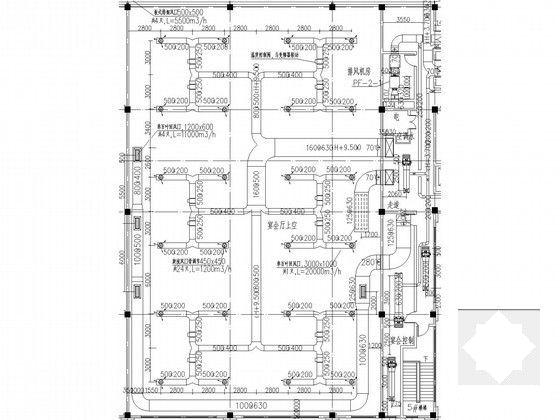

宴会厅上空空调平面

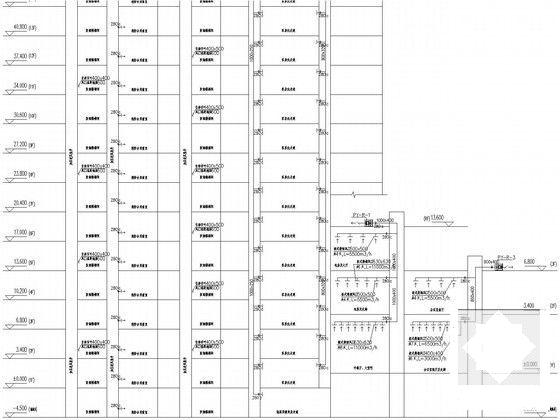

正压送风及排烟系统图

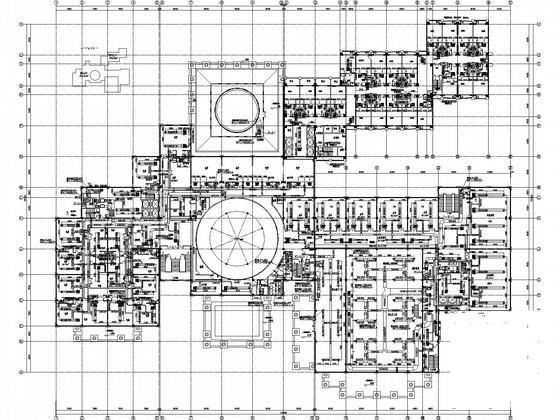

标准层平面图

锅炉房空调热水管道平面图

空调平面大样

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 09:10:11上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。

附件2099v11edecccc1c0wwes0cc11.rar

9.74 MB

下载  售价: 100 积分    赚积分
