一份25层五星级大酒店空调通风设计CAD施工图纸(施工详细图纸多)

yuzhong · 发表于 2020-2-16 21:44:34

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店
建筑高度类型：高层建筑
建筑地上层数：25层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：37张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
全空气系统：单风道
水系统：定流量,变流量,双管制,闭式
节点大样：集分水器,风机盘管,空气处理机组,管道支吊架
项目所在地：云南

附件详情

设计施工说明
设备材料明细表
空调与通风平面图
空调水管平面图
屋面层通风平面图
屋面层空调水管平面图
空调水系统流程图
正压送风系统图
施工安装大样

附件详情

稿件为云南某五星级大酒店空调通风设计全套施工图纸；酒店地下两层（地下二层为车库，地下一层为酒店设备房），地上二十五层，地上部分为酒店用房；该项目空调区域建筑总面积为23742.92平米，经计算本楼空调冷负荷为2422kw,装机容量2240kw;单位冷负荷指标：119.9W/m2 ；冬季及过渡季节优先采用全新风系统运行，不考虑供热；中央空调系统的冷源由设于本栋地下一层的螺杆式制冷机组集中制备，制冷主机共两台设于冷水机房，冷却塔、膨胀水箱设于屋面层;夏天提供空调系统部分冷水；冷冻水泵与冷却水泵与主机一一对应设置……
设计内容：
1.单体中央空调系统设计；
2.单体通风与防、排烟系统设计。

，图纸共37张。

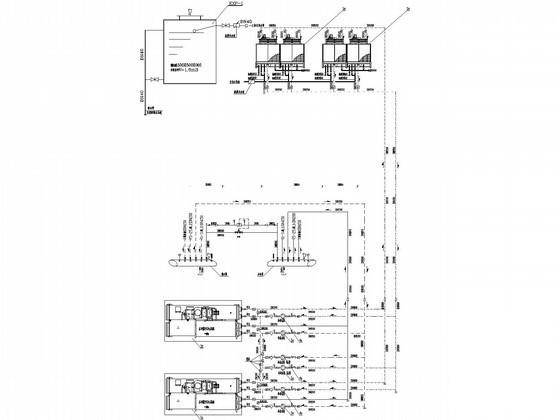

空调水系统流程图

风管布置大样图

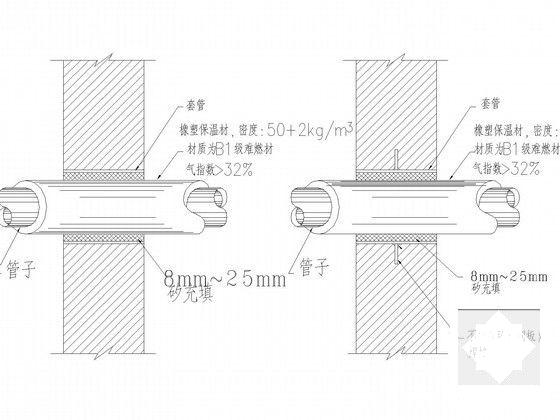

水管贯穿墙壁详图

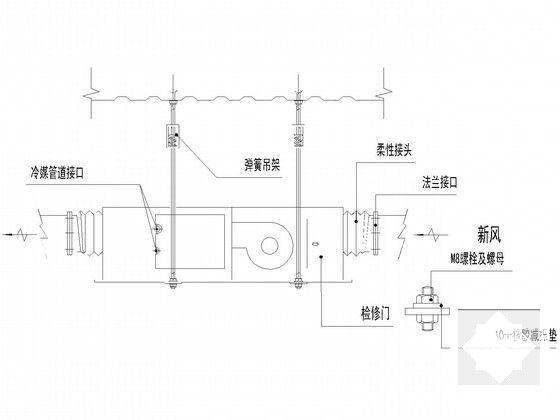

新风机安装大样

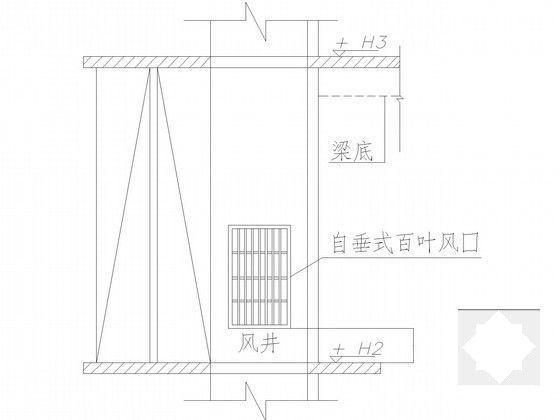

自垂式百叶风口安装图

施工安装大样

水系统流程图大样

冷冻机房平面图

屋面层空调水管平面图

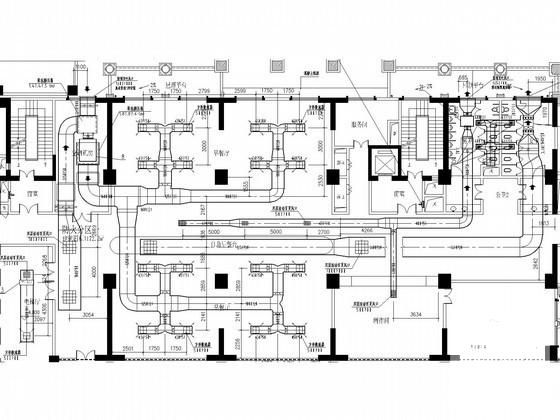

七层空调与通风平面图

五星级酒店暖通施工图
