一份3层中学体育馆多联机空调工程设计CAD施工图纸(通风设备)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑设计面积：12386.8平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计内容：空调,其它

附件详情

• 空调水管平面图
• 空调风管平面图

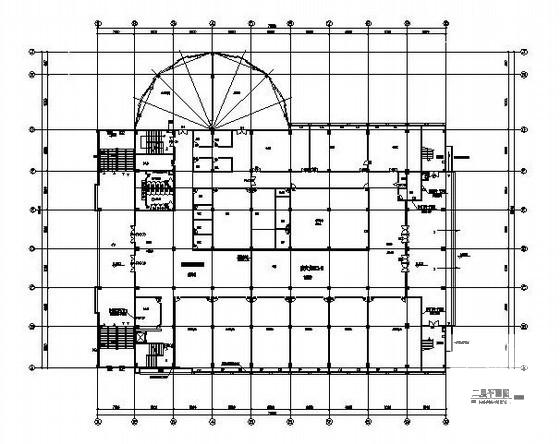

• 空调平面图
• 空调通风设备安装示意图

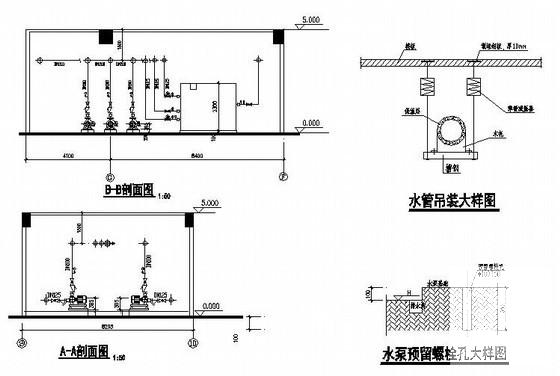

• 空调机房平.剖面图

附件详情

该项目属于多层公共建筑筑，总建筑面积约12386.8m2, 该建筑层数为3层。一层为架空层、空调机房、器材、健身房等，二层为美术、音乐教室等。三层为运动场等。建筑主体高度23.4米。一层办公、健身房，二层采用商用多联机，三层采用水冷中央空调。设计内容为1~3层空调通风系统设计及公共卫生间排风系统设计。

图纸共22张。

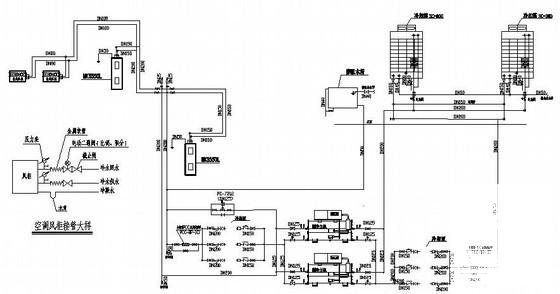

空调水系统流程图

空调制冷机房平.剖面图

设计施工图

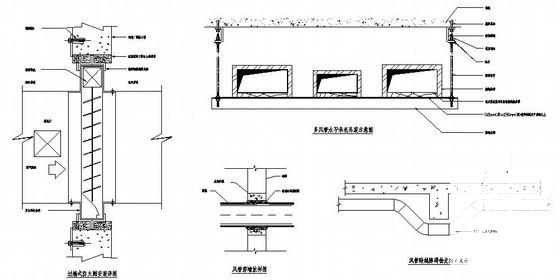

空调通风设备安装示意图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

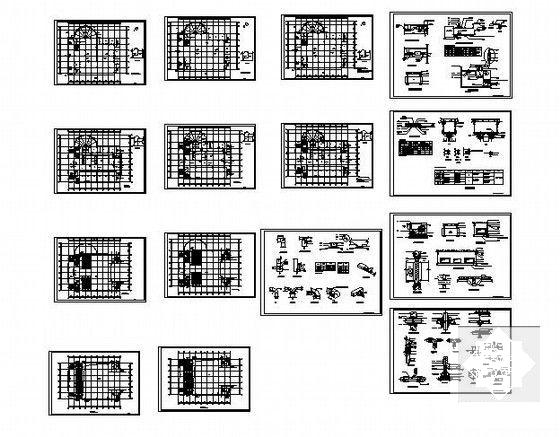

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-23 11:19:54上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
