一份生产车间空调通风设备CAD平面图

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明：有 建筑类别：工业建筑
参考图纸：4张
设计内容：通风

附件详情 清洗机室、CNC拉床区利用轴流风机进行墙排风，换气次数为6次/h。 　　连续炉室、滴漆机室、烘干炉室产生的废气采用排风罩集中高空排放，排风量为：23152m/h。 　　生产车间采用高静压分体风管机进行空调制冷，配以低速风管，以散流器的形式送风，再由百叶回风口吸入空调机内。 　　

第 1 张图

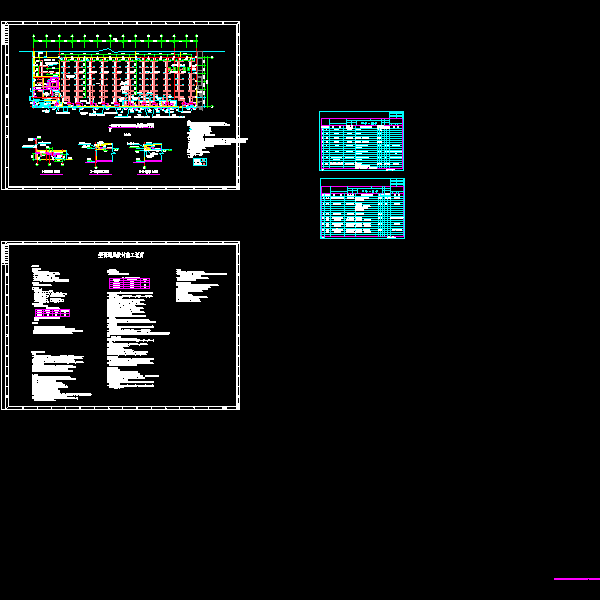

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
