一份要药用塑料瓶生产车间暖通CAD施工方案图纸(集中式空调系统)

[复制链接]

0

主题

0

帖子

1334

积分

超级版主

Rank: 8Rank: 8

积分
1334
发表于 2020-3-31 21:47:46 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度:单层建筑
  • 图纸设计深度:施工图
  • 设计内容:空调,通风,洁净
  • 冷热源:电动压缩式冷水机组
  • 水系统:定流量,异程式
  • 送风方式:散流器送风
  • 节点大样:空气处理机组
1.该资料是根据GMP及生产工艺要求进行的,洁净区设净化空调系统,一般区设舒适性空调系统,综合仓库按常温库(0~30℃)设计。净化空调系统采用定新风、定风量集中式空调系统,洁净级别:塑料瓶车间为十万级;综合仓库为万级。洁净空调房间气流组织均采用顶送风侧下回风或排风与顶 送风顶回风或排风相结合的气流组织形式,空气经过初、中、高效三级过滤器送入房间,十万级房间换气次数为20次/小时,万级房间换气次数为30次/小时。
2.本车间空调系统(不包括CACS-3、NACS-2)最大小时用冷量:470kW,最大小时用热量:232kW;冷冻水供回水温度为:7/12℃,空调系统用冷由车间冷冻站供应,空调系统用蒸汽由厂区蒸汽管网提供;CACS-3用冷由设备配的室外机提供,用热由设备配的室外机提供并采用辅助电加热;

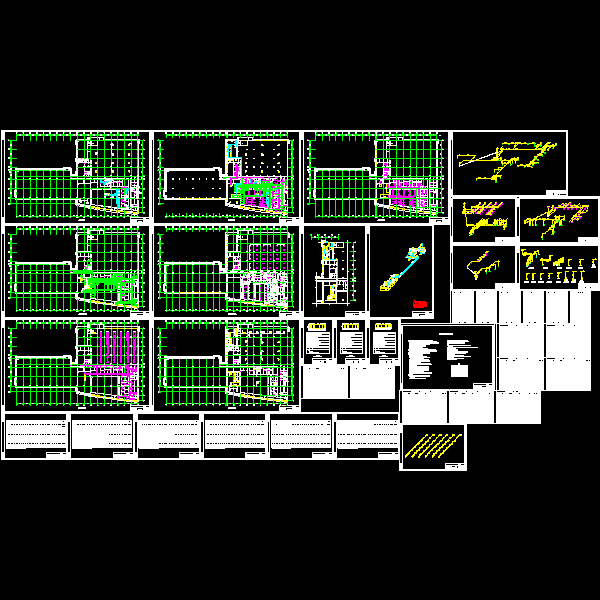

图片展示:

一层排风平面图
一层空调新、回风平面图
通风系统图

空调暖通施工方案 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-31 21:47:46上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11e2fff2s1e2cdcddw.dwg

2.5 MB

下载  售价: 100 积分    赚积分
