一份3层框架生产车间厂房结构CAD施工图纸（独立基础）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：8张

附件详情

结构工程说明、结构一般构造详图、钢结构 结构设计说明 、混凝土结构施工图、 楼梯详图 、SJ详图、钢结构详图、基础详图及柱平法配筋施工图共8张图纸。

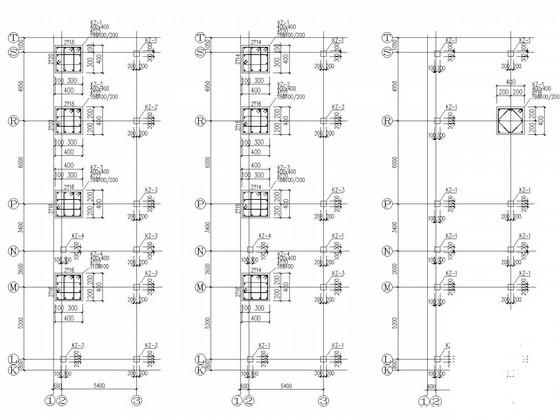

柱平法配筋施工图

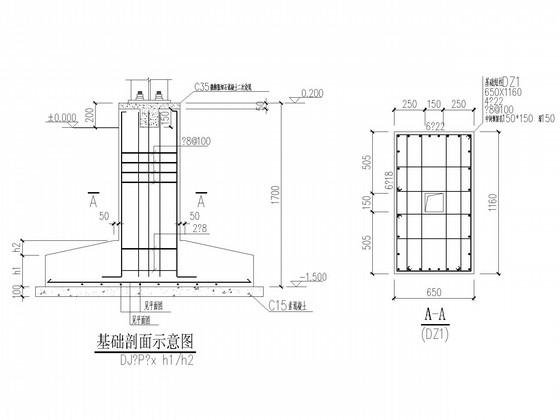

基础剖面图

SJ

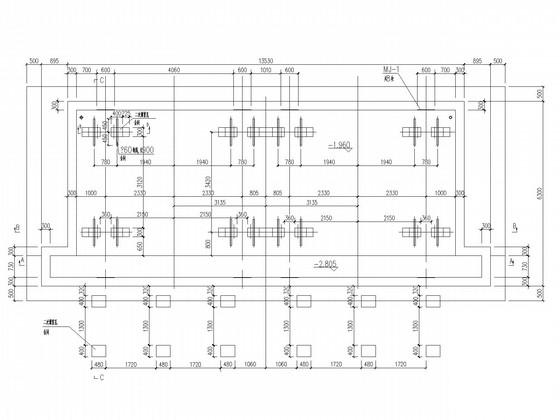

第 1 张图

第 2 张图

第 3 张图

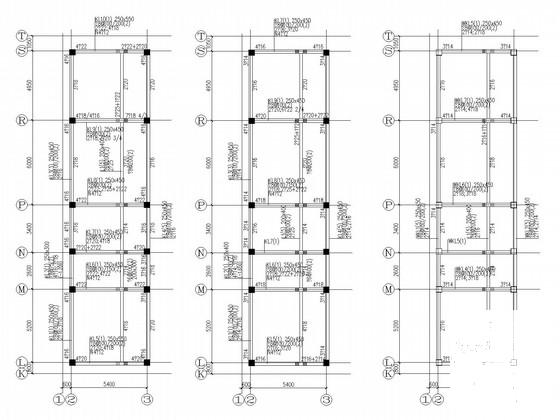

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
