生产车间、仓库施工组织设计（框架结构、钢结构）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第一章 编制说明及依据 6
• 第一节 编制说明 6
• 第二节 编制依据 7
• 第二章 项目概要 13
• 第一节 工程总体简介 13
• 第二节 建筑设计概况 13
• 第三节 结构设计概况 14
• 第三章 施工组织与部署 17
• 第一节 项目经理部组织机构 17
• 第二节 施工管理层人员职责及机构设置 17
• 第三节 企业总部与项目部间的管理关系与方式 19
• 第四节 劳务队伍的选择 21
• 第五节 施工部署原则 21
• 第六节 施工工艺 流程 23
• 第四章 施工总体进度计划及保障措施 24
• 第一节 施工进度总体规划描述 24
• 第二节 施工总体进度计划编制原则 24
• 第三节 施工总体进度计划目标 25
• 第四节 施工进度计划保障措施 26
• 第五章 施工准备 37
• 第一节 技术准备 37
• 第二节 物资材料准备 42
• 第三节 劳动力准备 44
• 第四节 机械设备准备 45
• 第五节 现场准备 46
• 第六节 资金准备 47
• 第六章 施工现场平面布置 54
• 第一节 总则 54
• 第二节 现场施工道路 55
• 第三节 现场围挡及大门出入口 55
• 第四节 临时设施 55
• 第五节 主要施工机械布置 56
• 第六节 现场排水、排污布置 56
• 第七节 施工平面布置管理 57
• 第八节 施工现场维护和管理 57
• 第七章 施工方案 60
• 第一节 奶油车间及研发车间 桩基工程 60
• 第二节 奶油车间、研发车间混凝土结构工程 62
• 第三节 成品库、熟化库钢结构工程 109
• 第四节 奶油车间设备、工艺管线及电气安装 152
• 第八章、劳动力计划及主要设备材料、构件的用量计划 214
• 第一节 劳动力计划及保证措施 214
• 第二节 主要材料设备采购及供应计划 216
• 第三节 施工机械配置计划 218
• 第九章 工程质量保证措施 221
• 第一节 工程质量目标 221
• 第二节 工程质量保证体系 221
• 第三节 工程质量管理控制程序 230
• 第五节 工程质量保证措施 250
• 第六节 关键及特殊工序质量保证措施 254
• 第七节 质量因素的控制及方法 276
• 第八节 质量验收标准及检查方法 281
• 第九节 质量管理工作与监理工程师的配合 292
• 第十章 施工总承包协调管理方案 294
• 第一节 施工总承包的认识和策划 294
• 第二节 总承包管理组织管理 298
• 第三节 总承包进度管理方案 299
• 第四节 总承包施工技术协调管理措施 305
• 第五节 总承包深化设计协调管理 307
• 第六节 总承包施工质量协调管理 309
• 第七节 总承包施工安全协调管理 317
• 第八节 总承包对分包物资和成品保护管理 324
• 第九节 总承包现场协调管理 325
• 第十一章 专业分包单位的管理和服务措施以及相关单位的协调和配合方案 327
• 第一节 总承包对分包及其它承包单位的管理措施 327
• 第二节 对分包及其它承包人提供的服务及施工支持 338
• 第三节 总承包与业主、监理、设计及其他单位的协调与配合 341
• 第四节 总承包与自行分包工程的配合、协调、管理、服务方案 346
• 第五节 总承包与专业分包工程的配合、协调、管理、服务方案 347
• 第十二章 施工安全、消防、保卫管理措施 354
• 第一节 管理目标及管理方针 354
• 第二节 安全管理体系及职责 354
• 第三节 安全管理制度 357
• 第四节 常规作业安全性分析及保证措施 360
• 第五节 临时用水用电安全保证措施 361
• 第六节 机械设备安全保证措施 363
• 第七节 塔吊施工安全保证措施 363
• 第八节 钢结构施工安全保证措施 365
• 第九节 消防管理保证措施 368
• 第十节 治安保卫管理保证措施 371
• 第十一节 职业健康管理体系及保证措施 373
• 第十二节 紧急情况处理措施及救援预案 375
• 第十三章 文明施工及环境保护措施 391
• 第一节 管理目标及管理体系 391
• 第二节 文明施工管理制度 391
• 第三节 场容管理措施 392
• 第四节 文明建设管理措施 394
• 第五节 环境保护管理措施 394
• 第十四章 雨期施工措施 400
• 第一节 雨季施工组织 400
• 第二节 雨季施工准备 400
• 第三节 雨期施工主要现场管理工作 400
• 第四节 雨期分阶段施工控制要点 402
• 第五节 雨期施工一般技术措施 405
• 第六节 高温季节施工措施 405
• 第十五章 针对该项目重点、难点的合理化建议 408
• 第一节 单层面积较大，结构施工难度大 408
• 第二节 工程规模较大，工期紧 408
• 第三节 大型设备安装工艺复杂单，专业分包多，总承包协调管理难度大 409
• 第四节 系统综合调试时间紧，难度大 409
• 第十六章 地下管线及其他地上地下设施的加固措施 411
• 第一节 地下管线的处理 411
• 第十七章 施工资料 的收集与管理 412
• 第一节 管理目标 412
• 第二节 管理组织与职责 412
• 第三节 管理流程 413
• 第四节 施工资料目标设计 418
• 第五节 资料的形成 418
• 第六节 施工资料验收与移交 420
• 第七节 工程照片和音像资料 420
• 第十八章 成品保护和工程保修工作的管理措施和承诺 421
• 第一节 成品保护责任及控制要点 421
• 第二节 成品保护措施 424
• 第三节 工程保修承诺 425
• 第十九章 科技创新及新技术、新材料、新工艺的推广应用 431
• 第一节 科技创新和新技术推广应用的组织保证 431
• 第二节 制订详细应用计划，加强实施过程管理 432
• 第三节 新技术、节能环保应用的技术保证 433
• 第二十章 辅助资料表 435
• 附表1：项目经理简历表 435
• 附表2：投标人（企业）业绩表 436
• 附表3：主要施工管理人员表 448
• 附表4： 主要施工机械设备表 449
• 附表5： 项目拟分包情况表 451
• 附表6： 劳动力计划表 452
• 附表7 ：临时设施布置及临时用地表 453

附件详情

项目共包括四个子项工程：（1）奶油精炼车间；（2）研发车间；（3）成品库、包辅材料库、熟化库；（4）厕所。
奶油精炼车间、研发车间：框架结构
成品库、包辅材料库、熟化库：钢结构
……
第七章 施工方案
第一节 奶油车间及研发车间桩基工程
2.2操作工艺
2.2.1压桩机的安装，必须按有关程序及说明书进行。压桩机就位时应对准桩位，启动平台支腿油缸，校正平台处于水平状态。
2.2.2施工前，样桩的控制应按设计原图，并以轴线为基准对样桩逐根复核，作好测量记录，复核无误后方可试桩、压桩施工。
2.2.3起动门架支撑油缸，使门架作微倾15度。，以便吊插预制桩。
2.2.4起吊预制桩。用索具捆绑住桩上部50cm处，启动机器起吊预制桩，使桩尖对准桩位中心，缓慢下插入土中，回复门架在桩顶上扣好桩帽，可卸去索具，桩帽与桩周围应有5~10mm的间隙，桩帽与桩顶之间要有相应的硬木衬垫，厚度10cm左右。
2.2.5稳桩和压桩当桩尖插入桩位，扣好桩帽后，微微启动压桩油缸，当桩入土50cm时，再次校正桩的垂直度和平台的水平度，保证桩的纵横双向垂直偏差不得超过0.5%。然后启动压桩油缸，把桩缓慢下压，控制压桩速度，一般不宜超过2m/min。
……
第二节 奶油车间、研发车间混凝土结构工程
第三节 成品库、熟化库钢结构工程
（2）焊接工艺评定根据所承担钢结构的设计节点形式、钢材类型、规格、采用的焊接方法、焊接位置等，制定焊接工艺评定方案，拟订相应的焊接工艺评定指导书，按有关规定施焊试件、切取试样并由具有国家技术质量监督部门认证资质的检测单位进行检测试验。
（3）焊接工艺评定的施焊参数，包括热输入、预热、后热制度等根据被焊材料的焊接性制定。
（4）焊接工艺评定所用设备、仪表的性能和实际工程施工焊接一致并处于正常工作状态。焊接工艺评定所用的钢材、焊接材料与实际工程所用的材料一致并符合相应标准要求，具有生产厂出具的质量证明文件。
……
第四节 奶油车间设备、工艺管线及电气安装
约450页，

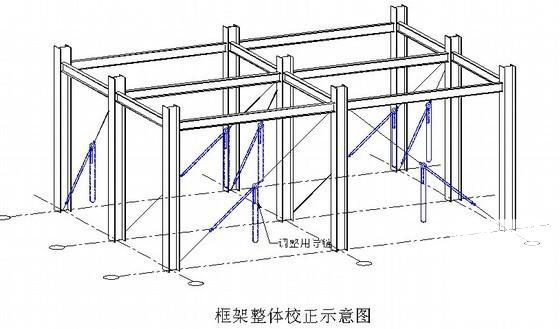

第 1 张图

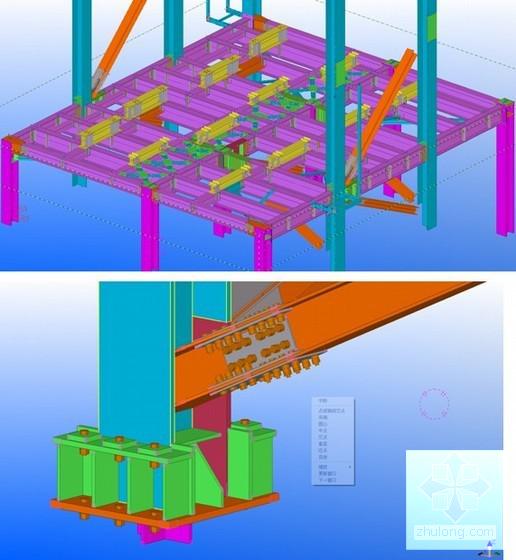

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
