3. 主体建筑结构设计概况
a、主车间、吹瓶间、叉车维修
主车间、吹瓶间为框架梁+门工钢架结构，叉车维修为砼框架+钢屋面结构，结构安全等级二级，设计使用年限50年，地基基础设计等级丙级，采钻（冲）孔灌注桩基础，抗震设防类别丙类、抗震设防烈8度，建筑场地类别为Ⅱ类。
……
a、大门、传达室、污水处理站
为钢筋混凝土框架结构，结构安全等级二级，设计使用年限50年，地基基础设计等级丙级，采钻（冲）孔灌注桩基础，抗震设防类别丙类、抗震设防烈8度，建筑场地类别为Ⅱ类。
……
二、土方挖运工程
2.1、施工方法
（1）该项目土方开挖采用人工和反铲挖土机配合自卸汽车分层、分段开挖，土方开挖与边坡支护紧密配合，每层土开挖后及时进行支护，保证基坑边坡不产生过大变形。
（2）土方分层分段开挖，首层土采用人工配合机械开挖，以保护地面下的各种管线的安全，段长一般不大于40m，层厚2.0～2.5m。
（3）第二层以下土层采用机械挖土，开挖深度：边坡以内10m范围内开挖为每层1.8～2.0m，其余部分开挖为每层4m左右；开挖时边坡预留20cm厚的保护土层，保护土层由人工修整，为了保证开挖深度符合设计要求，防止超挖，测量放线人员要随时配合放线抄平工作；挖至接近槽底标高时，槽底预留200mm厚度原状土，由人工进行清槽；
……
一、钢结构分部工程施工工序
签定合同→细化施工图→材料采购→材料检验（包括送检进行理化分析）→钢结构加工→钢结构预拼装→钢结构喷砂出锈→钢结构防腐处理→构配件检验→钢结构运输→预埋锚栓检验（轴线尺寸、标高等）→钢结构现场拼装→搭设局部脚手架施工平台及组织吊装设备工具等→钢柱安装→钢柱校正→钢梁安装→钢梁校正→钢结构初验→钢结构檩条、次构件安装→局部二层安装→防火涂料涂装→屋面板安装→屋面细部处理→门窗安装→屋面淋雨实验→结构及维护系统二次细部处理→钢结构分部验收。
……
主要分部分项施工方案：
二、土方挖运工程
三、钻（冲）成孔灌注桩施工方案
四、水泥粉煤灰碎石桩施工方案
五、桩承台施工方案
六、降水方案
四、钢筋工程
五、
混凝土工程
六、架子工程
七、装饰装修工程
八、安装工程
第七章
钢结构施工方案
……
300余页，

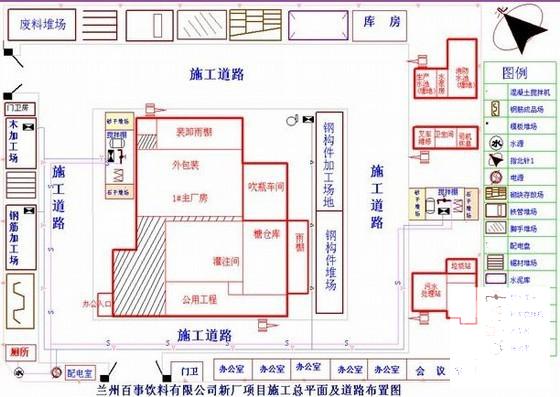

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
