多层钢结构厂房施工组织设计（钢框架创海河杯）

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

2.2 建筑设计概况
本标段由4个三层厂房组成，总建筑面积70441.65平方米，具体明细如下: 5#、6#厂房建筑面积均为：17575.35 平方米，7#厂房17652.24平方米，8#厂房17638.71平方米。三层钢框架结构，建筑高度17.3米（室外地坪至檐口），首层层高7.650米（基础顶标高-1.200米至一层顶标高6.450米）,二、三层层高4.5米。工程耐火等级为二级， 屋面防水 等级为三级，抗震设防烈度为7度，设计使用年限为50年。
主要装饰工程做法如下:
楼地面：车间部位环氧树脂涂料楼地面；配电间、变电间及屋顶层水泥砂浆楼地面；报警阀室、卫生间为防滑地砖楼地面，其余部位为地砖地面。
内墙：卫生间为贴面砖内墙、其余部位为刮腻子乳胶漆墙面。
外墙：涂料外墙
顶棚：铝合金T型暗龙骨防水型石膏装饰板吊顶、板底抹灰刮腻子顶棚。
屋面：现浇钢筋混凝土板， 80厚挤塑聚苯乙烯泡沫塑料保温，1：8水泥膨胀珍珠岩找坡，20厚1：3水泥砂浆找平层，内掺丙烯纤维，4厚SBS防水卷材一遍，涂料或颗粒保护层。
门窗：断桥铝合金型材双层中空保温窗，钢制甲、乙、丙级防火门，断桥铝合金门，木门。
防水做法：屋面4厚SBS卷材防水。卫生间防水采用1.5厚聚氨酯涂膜防水。
2.3 结构设计概况
2.3.1 土建结构概况
本标段均为三层钢框架结构，桩基础采用钻孔灌注桩，基础设计和框架柱设计按照五层计算，预留加层条件，建筑结构安全等级为二级，防火一级，耐火等级一级，建筑物使用年限50年。
混凝土强度等级：垫层为C15，承台、基础梁C40，圈梁、过梁、构造柱为C20，楼板C30，该项目地下结构构件按腐蚀性添加防腐剂或钢筋阻锈剂，根据《天津市预防混凝土碱—集料反应技术规程》DB29-176-2007,该项目地下部分属于Ⅱ类 混凝土工程 ，应按照该规程采取措施。外墙采用250厚加气混凝土砌块（办公部分外贴50厚挤塑型聚苯板），内墙采用200厚加气混凝土砌块。
该项目主体结构钢筋采用:HPB235.HRB400级钢筋
焊条：HPB235钢筋采用E43系列、HRB335钢筋采用E50系列、HRB440钢筋采用E55系列。
2.3.2 钢结构概况
本标段钢结构为5#-8#三层标准钢框架厂房，其中5#6#厂房建筑外形尺寸均为126.6×42.5m，钢柱跨度9×8.5m；7#建筑外形尺寸为108.6×42.5m，8#建筑外形尺寸为126.6×42.5m，钢柱跨度均为9×8.5M。
型钢与钢板材质为Q345B，其它钢构件材质Q235；钢承板板型为1mm厚YX76-344-688。
钢结构安装施工活荷载上限值为1.5KN/m2。
油漆涂装要求：
两遍防锈底漆，干膜总厚度75μm，一中，一面配套防锈层，漆干膜总厚度不小于125μm。涂漆后的漆膜外观应均匀、平整、丰满而有光泽，不允许有咬底、裂纹、针孔、漏涂、和明显的皱皮流坠，且应保证涂层厚度，当涂层不够时，应增加涂刷遍数。除锈等级为Sa2.5。
所有对接焊缝质量等级为二级焊缝。
..........

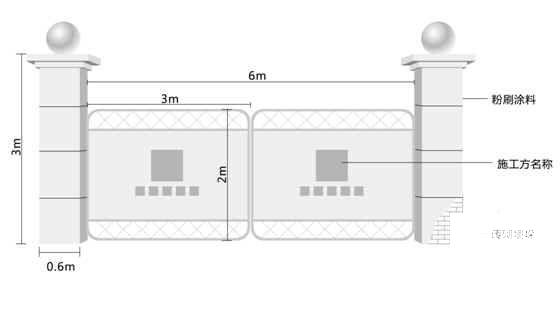

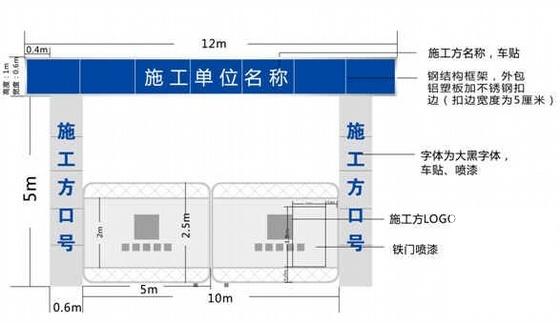

本稿，全文约8.3万余字，共161页。本文在文明施工措施章节附施工区大门、办公区大门、生活区大门、旗杆、围挡等做法的图片。

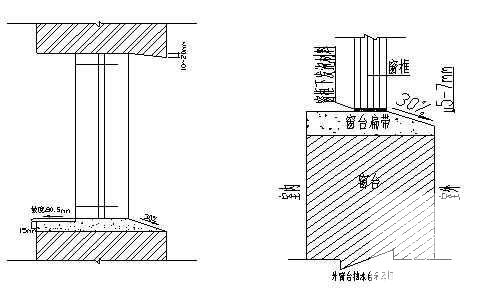

第 1 张图

第 2 张图

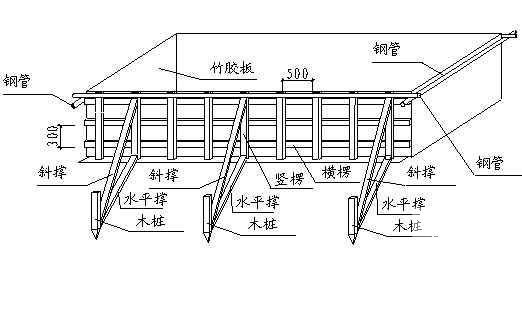

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
