[CAD]厂房工程施工组织设计(轻钢龙骨石膏板)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为两层框架结构主厂房，建筑面积为66830m2。主厂房基础为独立柱基础，部分为高强预应力管桩基础。地上两层框架结构，局部为单层排架厂房，其屋面为镀铝锌彩钢板。墙体砌筑材料为KM1型非承重空心砖。 　　 该项目建筑抗震设防烈度为六度，厂房生产类别为丙类；该项目结构砼强度等级为C30，后浇带为C35，基础垫层为C10，圈梁构造柱为C20；钢筋为Ⅰ级（HPB235）和Ⅱ级（HRB335）；轻钢结构中钢构件均采用Q235B钢；焊条HPB235钢采用E43型焊条，HRB335钢采用E50型焊条。 　　 该项目墙面装饰大部分为乳胶漆墙面，其中AI车间为轻钢龙骨钢板网吸音墙面；楼地面大部分PVC地板局部为防滑地地砖、金刚砂耐磨地面、硬化楼面、花岗石楼面、橡胶板楼面和不发火花水泥地面；吊顶为轻钢龙骨石膏板、和轻钢龙骨矿棉吸音板吊顶，局部为微孔铝合金板；门窗有铝合金门窗和钢制防火门、喷塑钢板门、及钢制电动卷帘门两种；屋面为氯化聚乙烯-橡胶防水卷材屋面；保温材料为FM150聚苯乙烯挤塑泡沫板。

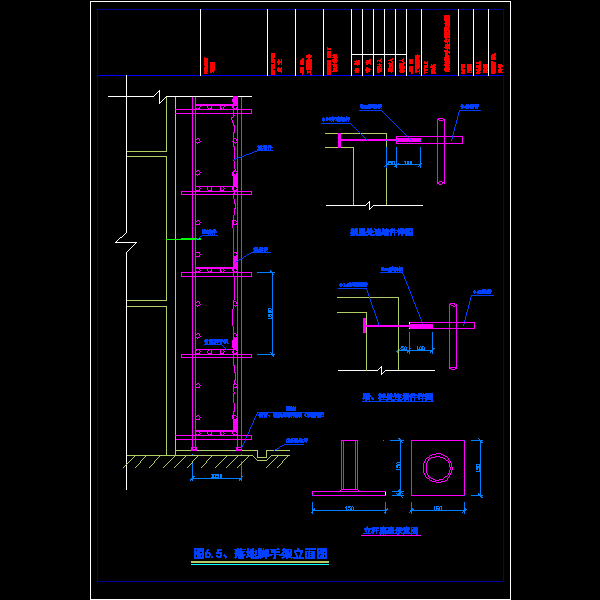

落地脚手架立面图.dwg

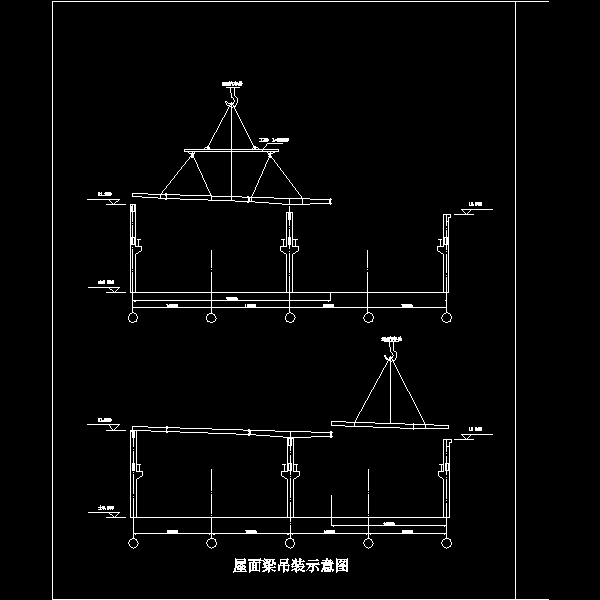

屋面梁吊装示意图.dwg

总平面图-0.dwg

总平面图-1.dwg

总平面图-2.dwg

总平面图-power.dwg

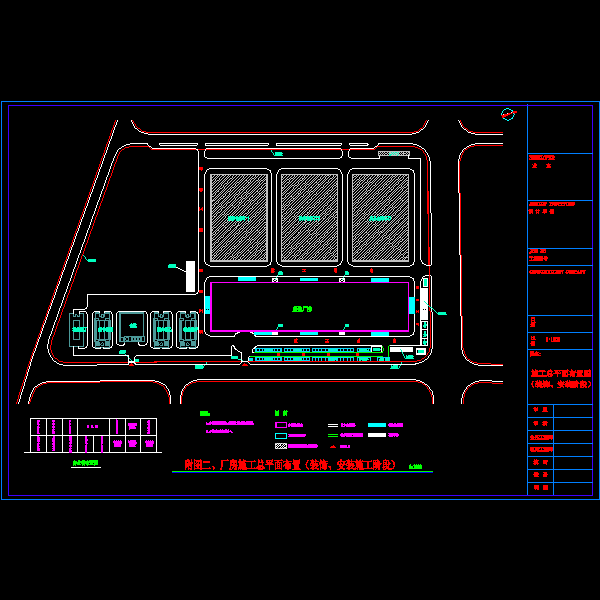

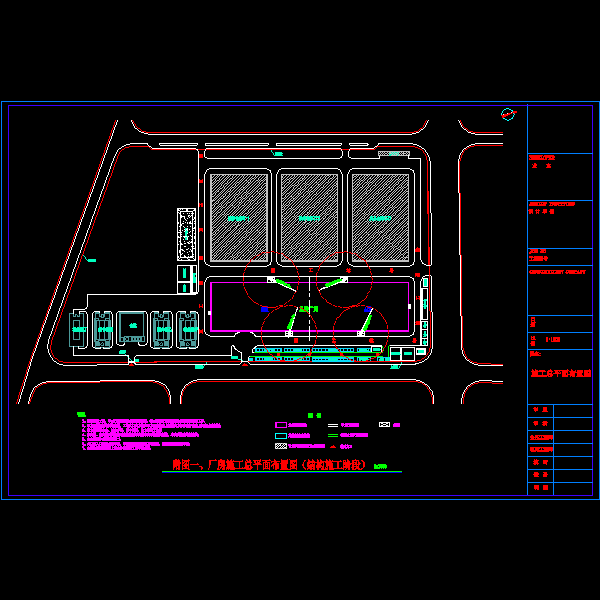

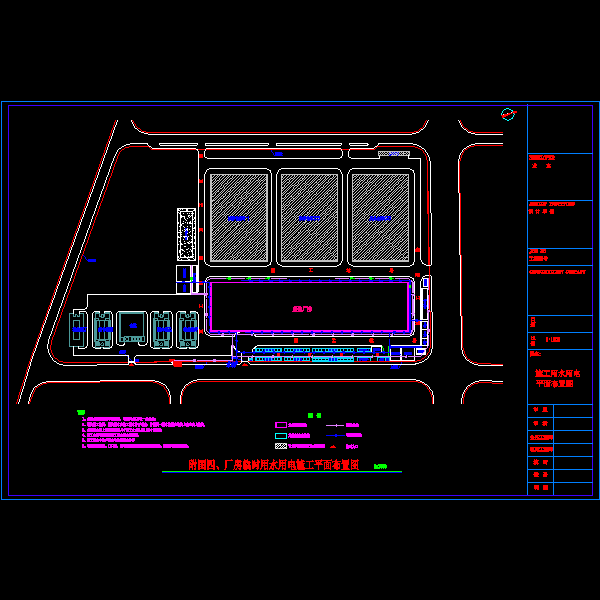

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
