[CAD]钢结构厂房施工组织设计（鲁班奖，厚板轧机生产线）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

2.1、工程名称 :xx5.5米宽厚板工程 　　2.2、工程类别 :工业、交通、水利工程 　　2.3、工程主要使用功能 :工业厂房 　　2.4、生产能力 :年产230万吨宽厚板 　　2.5、生产设备情况 主厂房内主要机械设备：加热炉设施(2座),高压水除鳞设施,粗、精轧机及配套设施，控制冷却设施，热矫直机、冷床、剪切线，精整设施、特厚板切割精整设施、冷矫直机1、热处理生产线、起重运输设备等。 　　2.6、建筑类型 :单层多跨工业厂房 　　…… 　　2、土方（含爆破）工程 　　2.1.1灌注桩成孔 　　2.2 土方工程 　　2.3中深孔爆破施工 　　2.4、锚杆工程 　　2.4.2 灌浆施工方法 　　（1）、锚杆在运输时，应摆放平整，轻拿轻放，严禁从车上向地面扔，防止锚杆弯曲，锚杆运到工地后，要用木方垫起放平，并用雨布盖好，防止生锈。对于生锈的部位，要用钢丝刷清理干净备用。 　　（2）、对于基坑深的锚杆，下到基坑时，要用绳拴好一头，慢慢顺到坑底。但锚杆孔要用编织袋堵好，防止有滑落的石块或沙土落入孔中。 　　（3）、锚杆插入孔时，应按要求到达标高，控制好角度，并及时固定绑牢。 　　…… 　　3、主厂房土建与钢结构结构制作安装工程 　　（3）该项目的焊接，焊接方式如下：板材接料、H型钢制作等均采用自动或半自动埋弧焊；焊接劲板及连接板等短的不宜采用自动焊或半自动焊的部位，采用手弧焊及二氧化碳气体保护焊。 　　a、从事该项目焊接的焊工必须是考试合格并有资质证。 　　b、钢管柱及屋面梁等的特点编制相应的焊接工艺文件。焊接中，严格执行焊接工艺文件的具体要求，对于肩梁部位的隐蔽焊缝和刨平顶紧需焊接部位要填写隐蔽记录并经检查合格并后方可施焊。 　　…… 　　4.3公辅水系统与结构工程 　　 旋流井工程施工方法 　　 旋流井工程根据现场实际采用地下构筑物施工方法施工。土石方工程采用大开挖形式，挖到设计标高后施工旋流井本体。 　　 旋流井本体为钢筋混凝土筒体结构，施工时按每层井壁施工完后再施工该层平台结构。井壁砼浇筑每次施工高度不应超过7m，平台梁板的施工缝（井壁）应设在平台主梁下200mm-300mm为宜。为考虑冲渣沟工程进度的要求及井壁外脚手架过高，当井壁施工到铁皮沟底面时（铁皮沟底面标高▽-14.900m），拆外脚手架及模板然后回填。上部结构重新搭设脚手架及支模板。 　　…… 　　机电安装分册： 　　 该项目主要项目有：加热炉区机械设备、加热炉区电气仪表、轧机区机械设备、轧机区电气仪表、精整区机械设备、精整区电气仪表、热处理区机械设备、热处理区电气仪表、剪切线区机械设备、剪切线区电气仪表、磨辊间机电设备、高压水泵房机电设备、特厚板区机械设备、总降电气设备、风机房机电设备、主厂房公辅设施机电设备、主厂起重设备、换热站、平流池、旋流井、浊环过滤间、主泵站、淬火泵站、污泥间、调节池、ACC提升泵站、层流供水泵站机电设备安装及外网管道安装。 　　…… 　　300页，编制于2006年7月 　　 　　

tz1054.dwg

tz1055.dwg

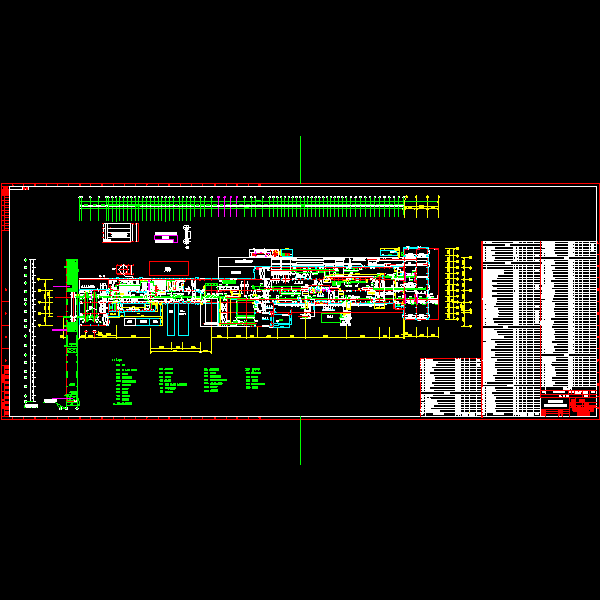

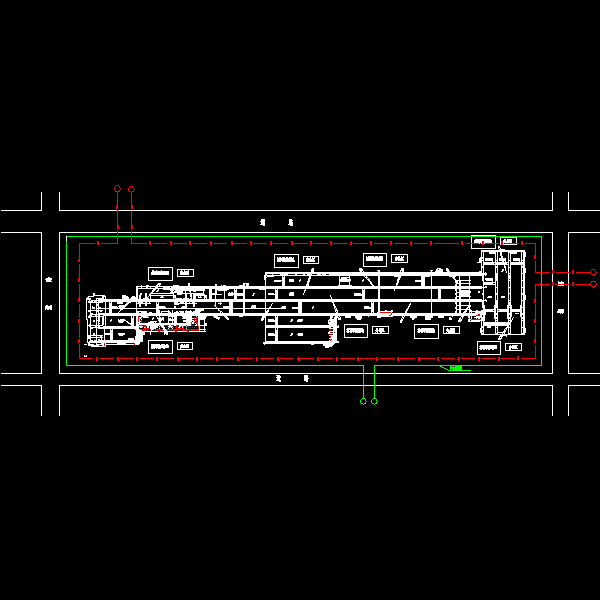

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
