4层框架结构医药公司生产车间结构CAD施工大样图(dwg)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：25张
• 设计年代：近代

附件详情

该项目为地上四层楼，屋面为上人平屋面。一~四层层高均为5.00m出屋面楼梯间及电梯机房层高3.60m。该项目总长度为64.50m，总宽度为 23.20m，室内外高差为0.3m，房屋总高度为 20.30m。该项目为框架结构，基础形式为桩基 承台，7度设防。

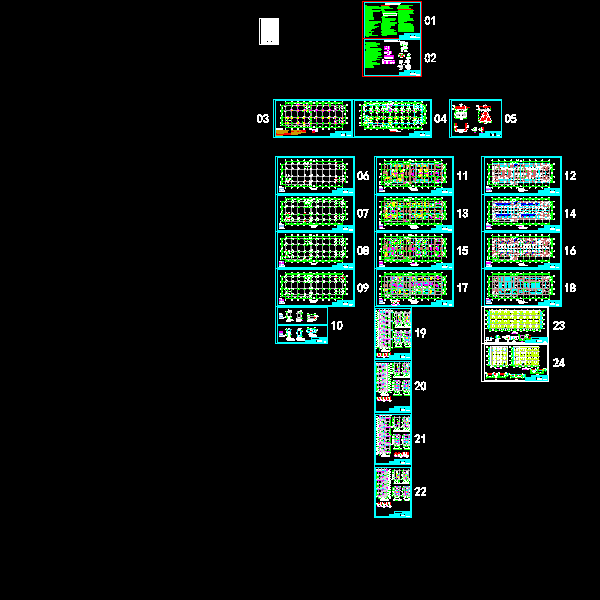

该资料包含：结构设计总说明，桩平面布置图，承台 平面布置图 ，大样图，柱布置图，墙面檩条布置图，墙面檩条布置图等共计25张图。
出图时间：2014年6月。
