5层框架结构医药公司公用工程楼建筑结构施工CAD大样图

  • 建筑类别:办公,工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:43张
  • 设计年代:近代

附件详情

该项目是医药公司生产基地公用工程楼,地上5层(局部6层),框架结构,占地面积:1841.75平方米,建筑设计面积:7779.25平方米,总长度为53.90m,总宽度为 36.50m,基础形式为桩基+承台+独立基础。基础设计等级为乙级,7度设防。
结构专业该资料包含:结构设计总说明,桩平面布置图,承台平面布置图,基础大样图,柱 平面布置图 ,楼面梁结构图,楼面板结构图,楼梯结构图等共计30张图。

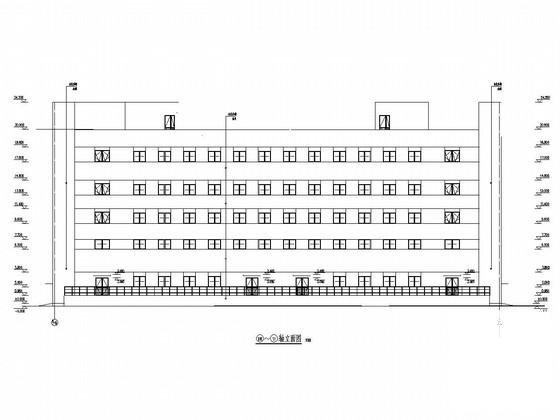

建筑专业该资料包含:建设设计总说明,平面图,立面图,剖面图等共计13张图。
分享投稿时间:近几年7月。

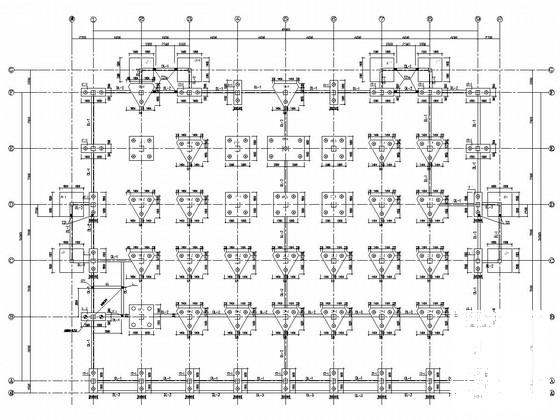

承台平面布置图

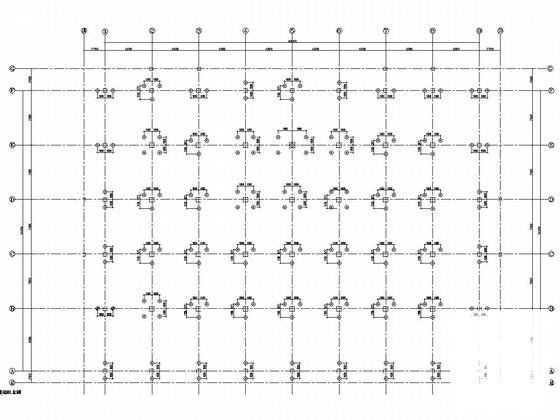

桩平面布置图

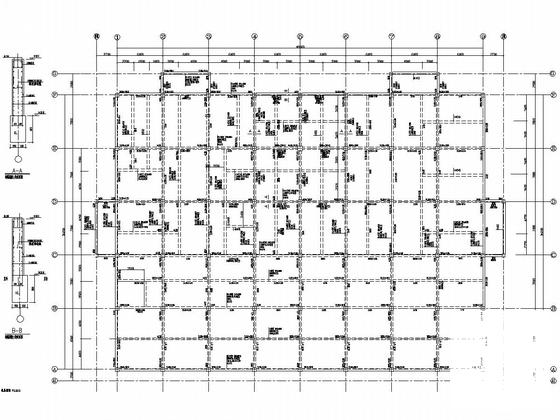

五层楼面梁结构图

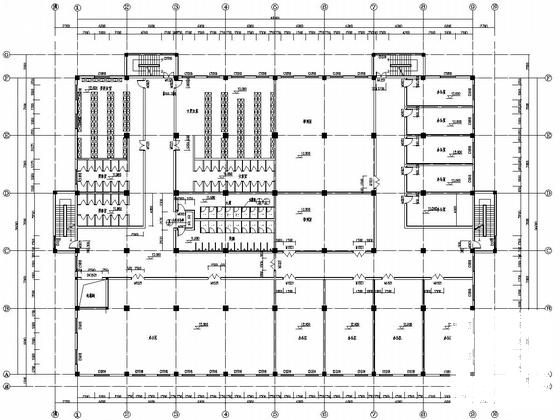

12.000层平面图

楼梯结构图

二层楼面板结构图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 建筑结构工程 - 1
    建筑结构工程 - 1
  • 建筑结构工程 - 2
    建筑结构工程 - 2
  • 建筑结构工程 - 3
    建筑结构工程 - 3
  • 建筑结构工程 - 4
    建筑结构工程 - 4
  • 建筑结构工程 - 5
    建筑结构工程 - 5
  • 建筑结构工程 - 6
    建筑结构工程 - 6
  • 建筑结构工程 - 7
    建筑结构工程 - 7
以上是部分截图,请下载附件后查看完整高清内容
