5989平18层框架结构商住楼建筑结构施工CAD大样图

附件详情

本建筑为十八层高层住宅，一层主要为商业，二层局部为住宅，局部为商业，三至十八层为住宅。5989.46平方米:其中架空层102.55平方米,商业1395.85平方米，框剪结构，钻孔灌注桩基础，基础设计等级为乙级，抗震设防烈度为6度。

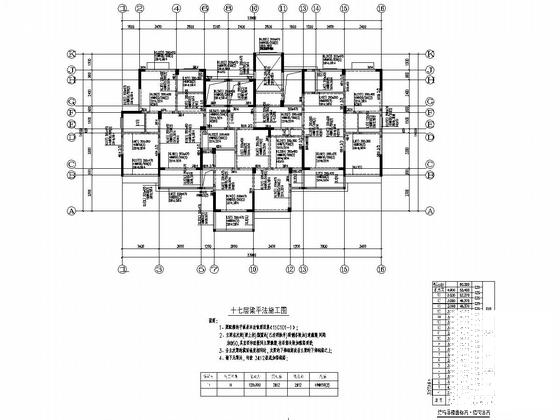

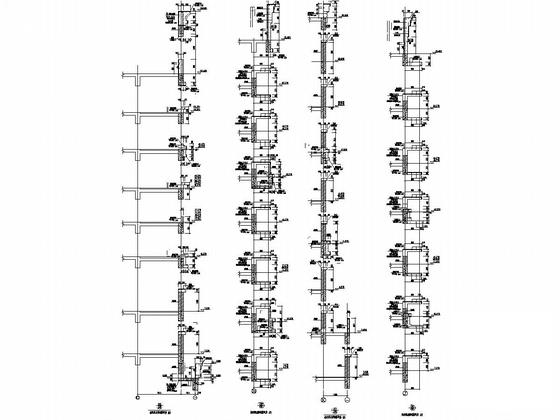

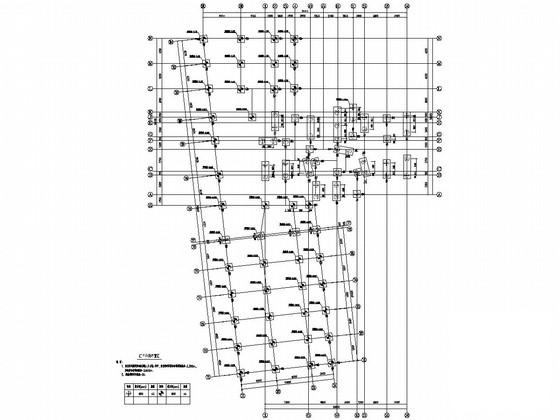

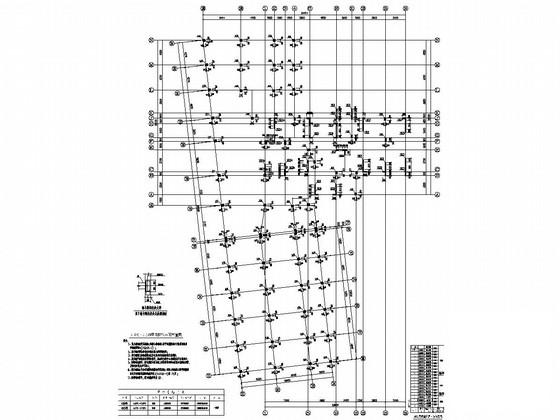

结构专业该资料包含：结构设计总说明，钻孔灌注桩设计说明,承台配筋图，桩位平面布置图，承台地梁平面布置图，竖向构件 平面布置图 ，竖向构件详图，各层结构平面布置配筋图，梁平法施工图，节点大样图， 楼梯详图 ，共计46张图。

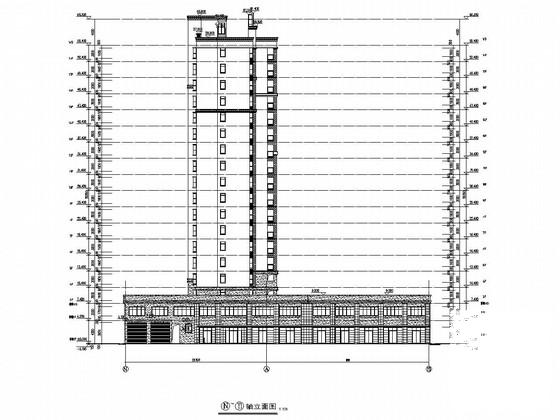

建筑专业该资料包含：施工设计说明，平面图，立面图，剖面图，单元平面放大图，楼电梯大样图，门窗大样图，卫生间大样图，节点大样图，共计27张图。
