1300平3层框架结构科技研发楼结构施工CAD大样图

  • 建筑类别:办公,商业,科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是南京科技基地研发楼项目,3层,框架结构,总建筑设计面积:1315.3平方米,高度:13.8m,抗震设防烈度为6度,基础设计等级为丙级,基础形式为钢筋混凝土柱下条形基础。
结构专业该资料包含:结构设计总说明,钢筋混凝土板梁柱设计及构造说明,基础平面图,地梁平面图,柱配筋图,梁配筋图,板配筋图,楼梯图等共计13张图。
建筑专业该资料包含:施工说明,工程做法表,外墙外保温系统说明及 节点详图 ,平面图,立面图,剖面图,楼梯,卫生间大样,门窗大样,墙身大样共计13张图。
分享投稿时间:近几年9月。

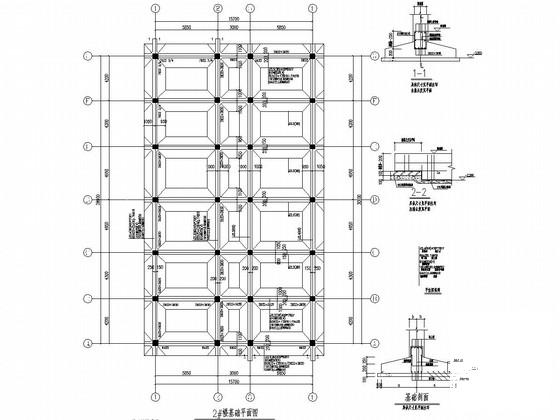

2#楼基础平面图

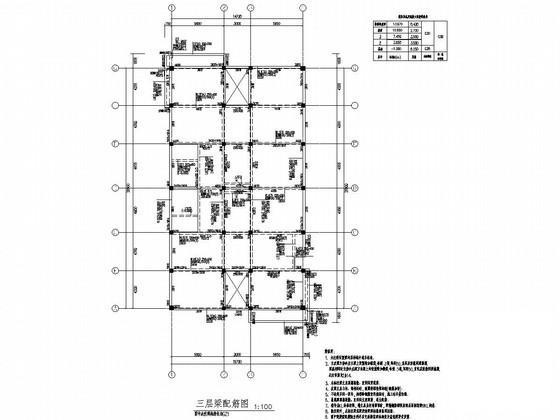

三层梁配筋图
