高层科技研发中心办公建筑施工CAD大样图

  • 办公楼类型:企业办公楼
  • 建筑高度类型:高层建筑
  • 外立面材料:涂料
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:现代风格
  • 图纸设计格式:CAD2000
  • 设计年代:近代
该附件为南京高层科技研发中心办公 建筑施工图
该资料包含:封面、资料目录、建筑设计总说明、建筑构造做法表、建筑节能设计说明、总平面图、平面图、立面图、剖面图、楼梯放大平面图、详图、门窗表、门窗大样等。
以下是部分资料展示:

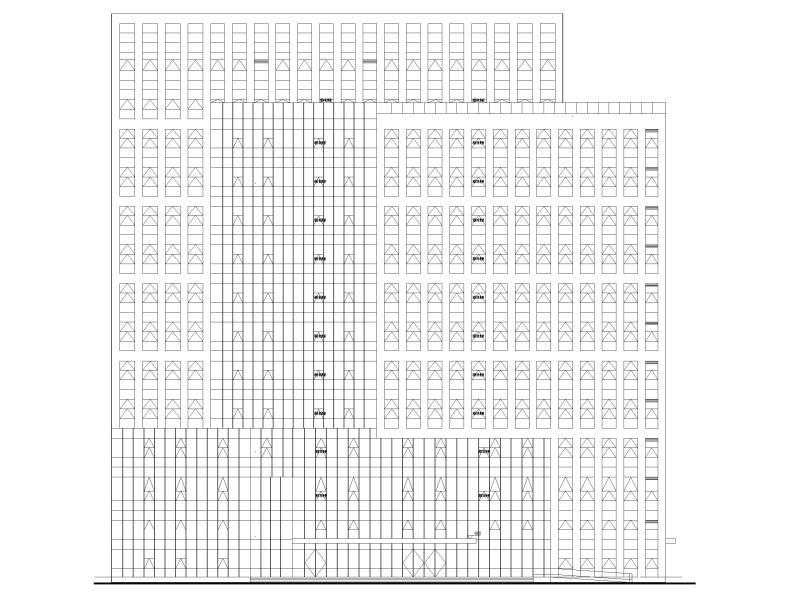

南京高层科技研发中心办公 建筑施工图 立面图1

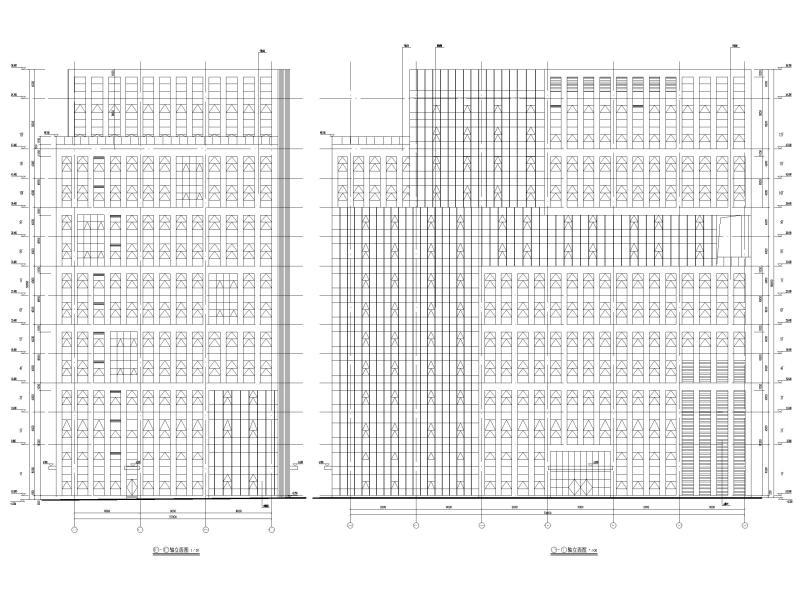

南京高层科技研发中心办公 建筑施工图 立面图2

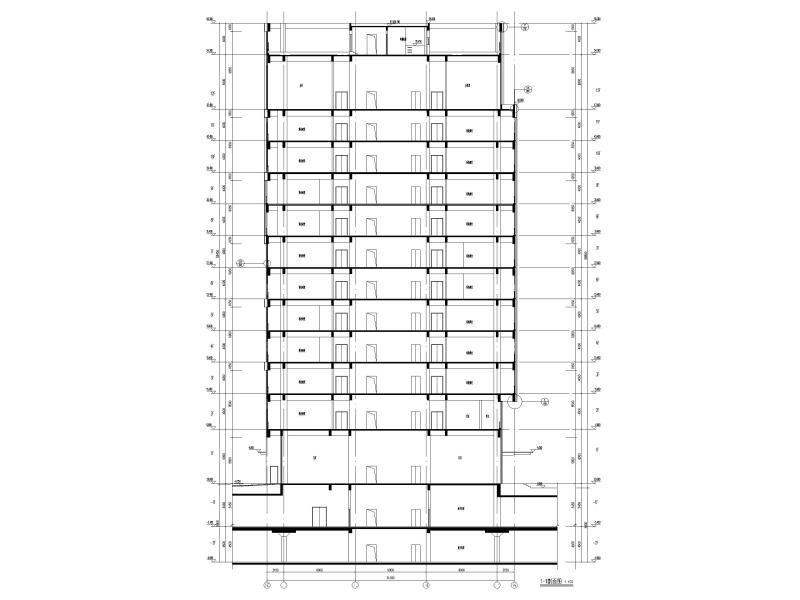

南京高层科技研发中心办公建筑施工图 剖面图

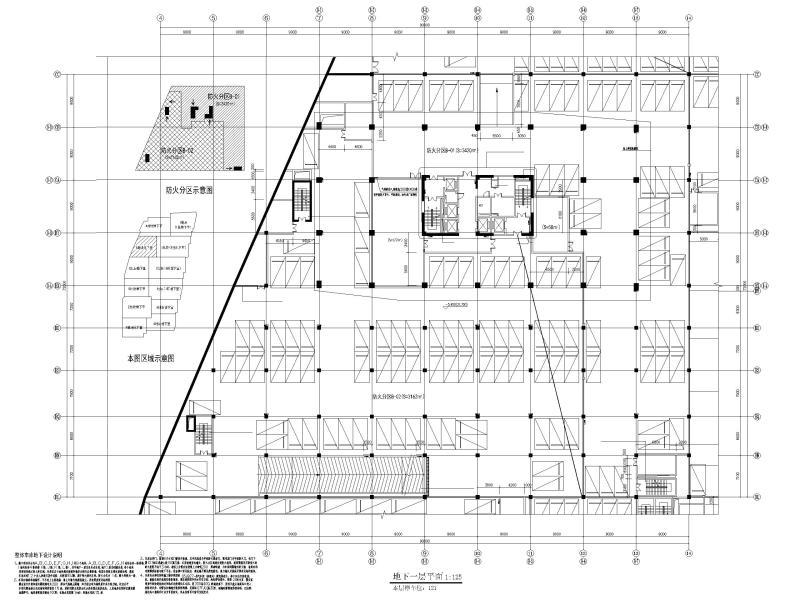

南京高层科技研发中心办公建筑施工图 地下一层平面图

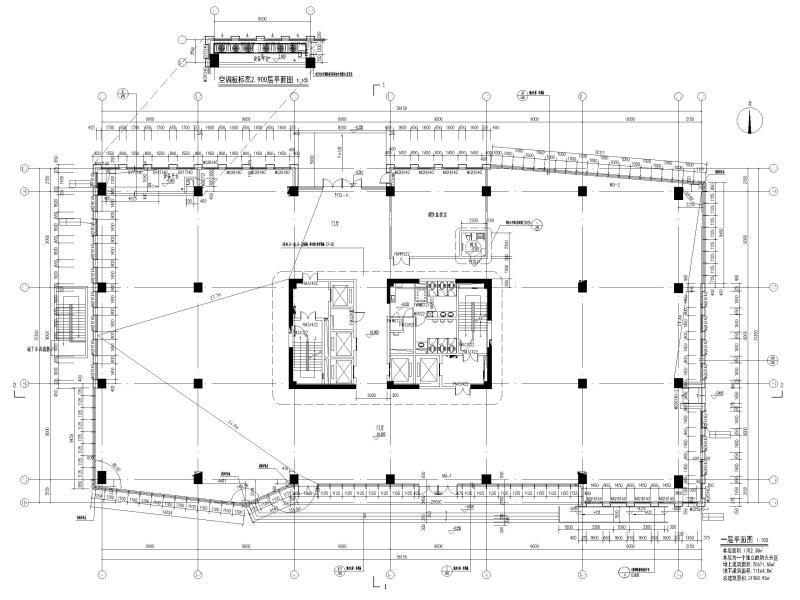

南京高层科技研发中心办公建筑施工图 一层平面图
南京高层科技研发中心办公建筑施工图 六层平面图
南京高层科技研发中心办公建筑施工图 核心筒地下一、二层放大平面图
南京高层科技研发中心办公建筑施工图 B栋汽车坡道大样图淋浴间放大平面图节点大样图
目录概览

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 高层办公建筑 - 1
    高层办公建筑 - 1
  • 高层办公建筑 - 2
    高层办公建筑 - 2
  • 高层办公建筑 - 3
    高层办公建筑 - 3
  • 高层办公建筑 - 4
    高层办公建筑 - 4
  • 高层办公建筑 - 5
    高层办公建筑 - 5
  • 高层办公建筑 - 6
    高层办公建筑 - 6
  • 高层办公建筑 - 7
    高层办公建筑 - 7
  • 高层办公建筑 - 8
    高层办公建筑 - 8
  • 高层办公建筑 - 9
    高层办公建筑 - 9
以上是部分截图,请下载附件后查看完整高清内容
