2层框架结构研发办公楼施工CAD图纸2017
-
建筑类别：办公,科研
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
特种结构：水池
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.25kN/平方米
-
参考图纸：22张
-
设计年代：近代
该附件是
2层框架结构研发办公楼施工图
，出图时间是3月。
建筑概述:平面尺寸55.0×20.0米，高度为9米，占地面积1156.6平方米。包含图纸类型2种：结构、建筑。
附件内含：
混凝土
结构设计说明
、桩位布置图、承台平面布置及详图、柱平面布置图、平法柱表、各层梁配筋图、各层板配筋图、楼梯详图、污水收集池、建筑设计说明、绿色设计专篇、建筑平面图、建筑立面图、建筑剖面图、门窗立面图及门窗表、卫生间详图、楼梯详图...... ，cad格式，共计图纸22张。

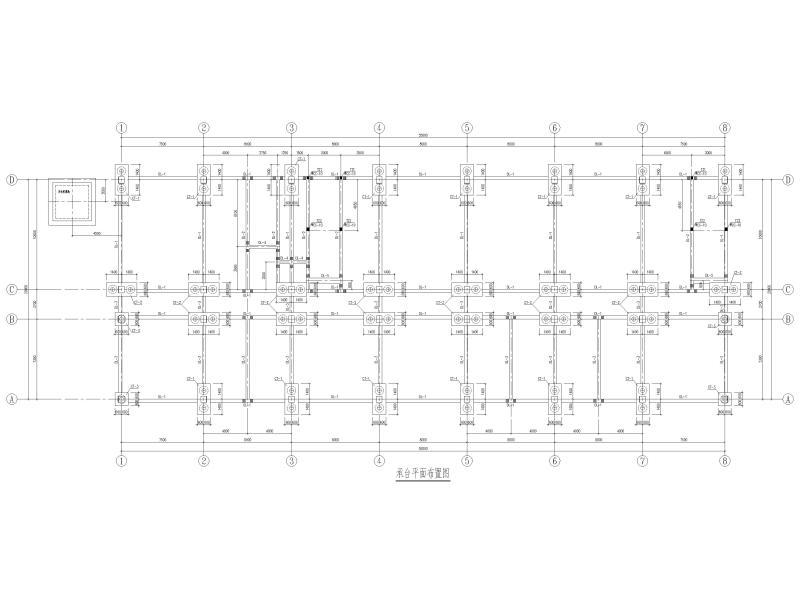

承台平面布置图

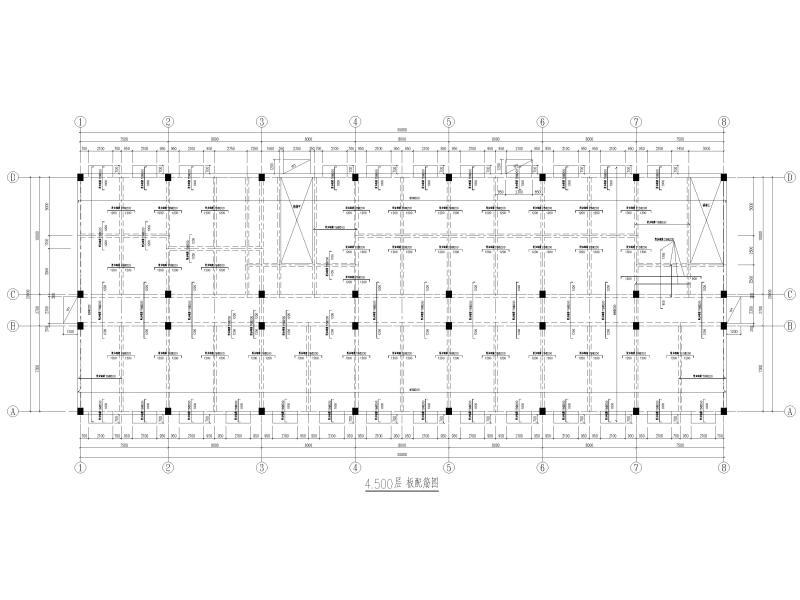

板配筋图

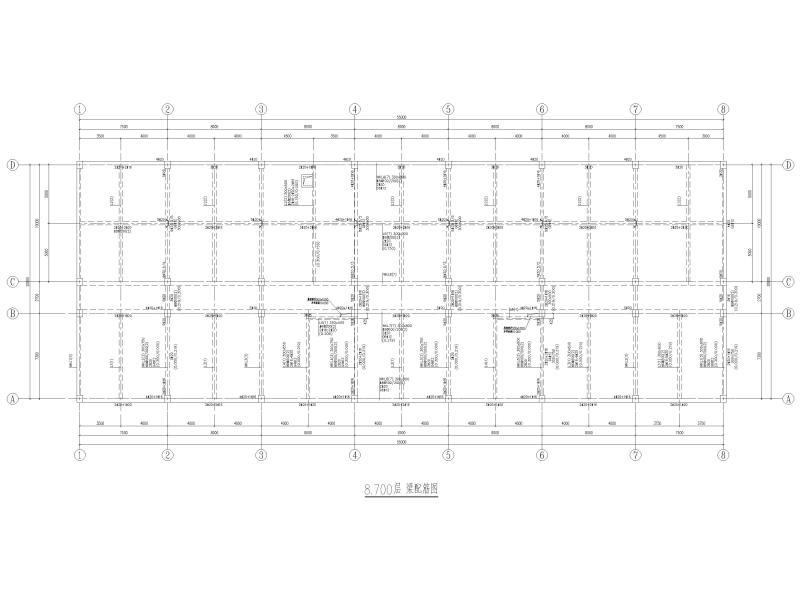

梁配筋图

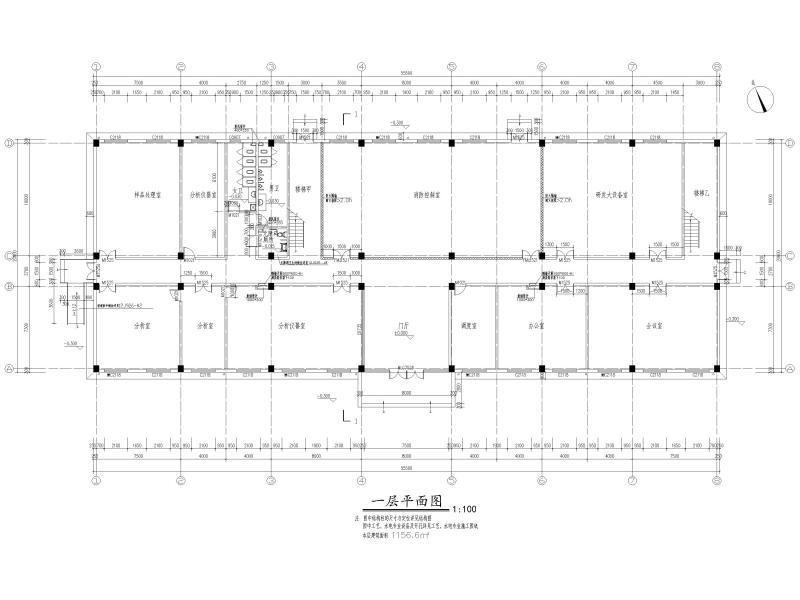

建筑平面图

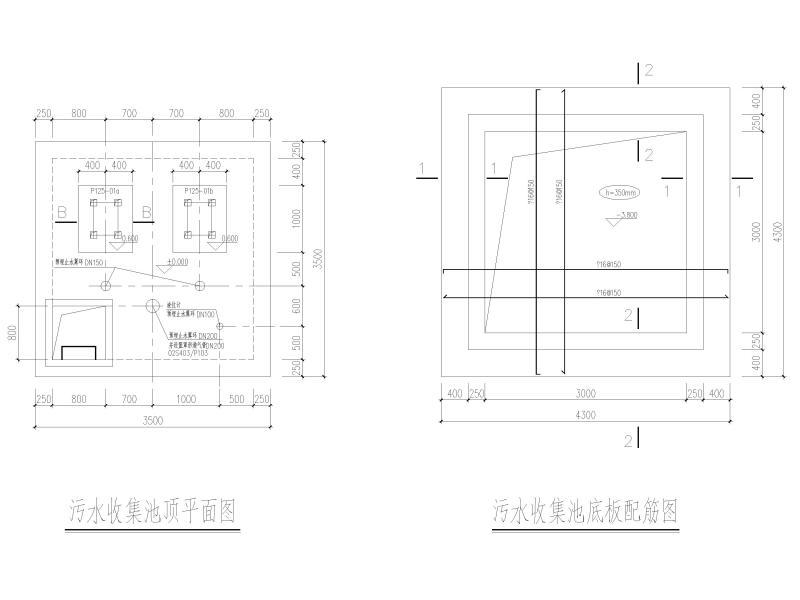

污水收集池
楼梯结构平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架办公楼结构施工 - 1 -
框架办公楼结构施工 - 2 -
框架办公楼结构施工 - 3 -
框架办公楼结构施工 - 4 -
框架办公楼结构施工 - 5 -
框架办公楼结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：3.39 MB
- 收藏次数：0
-
文件名称：
附件-996066559850890607.zip
