5层框架结构科技楼结构设计施工CAD图纸(桩基础)

  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 参考图纸:18张

附件详情

该附件为五层的框架结构科技楼,基础采用桩基,总桩数为283根,其中包括试桩3根。
该资料包含:基础平面图、桩位平面图、梁平面整体配筋图、柱定位编号图、 楼梯详图 、大样详图等共18张图纸。

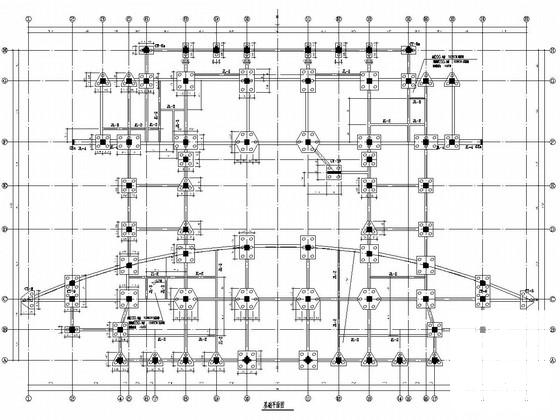

基础平面图

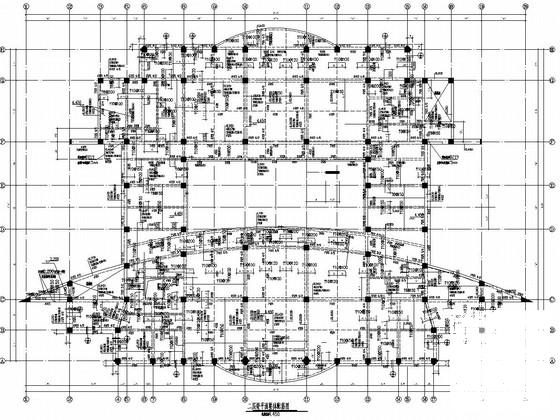

二层梁平面整体配筋图

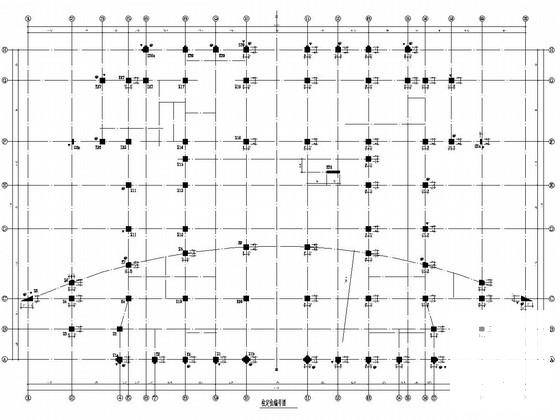

柱定位编号图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构基础设计 - 1
    框架结构基础设计 - 1
  • 框架结构基础设计 - 2
    框架结构基础设计 - 2
  • 框架结构基础设计 - 3
    框架结构基础设计 - 3
  • 框架结构基础设计 - 4
    框架结构基础设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
