3层框架结构科技创业孵化园结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目是经济开发区科技创业孵化园厂房项目,3层框架结构,主要结构跨度为7.8米/8.4,结构嵌固部位:基础顶部,采用独立柱基础,地基基础设计等级为丙级。抗震设防烈度为7度。

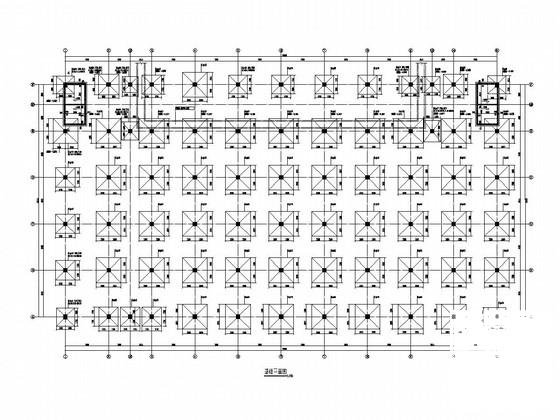

该资料包含:结构设计总说明(一~三),混凝土密肋空腔楼盖结构说明,基础平面图,基础拉梁配筋图,框架柱配筋图,楼面结构平面图,楼面梁配筋图,密肋楼盖结构图等共计21张图。
分享投稿时间:近几年7月。

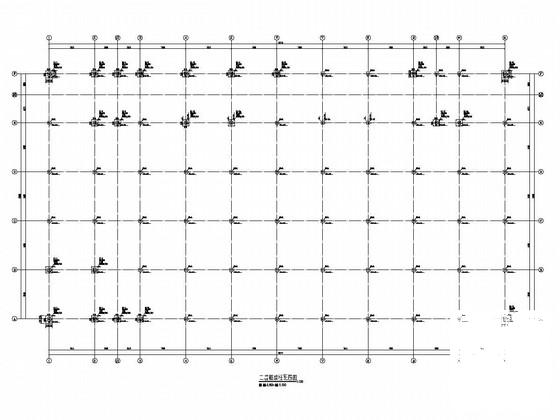

二层框架柱配筋图

三层楼面梁配筋图

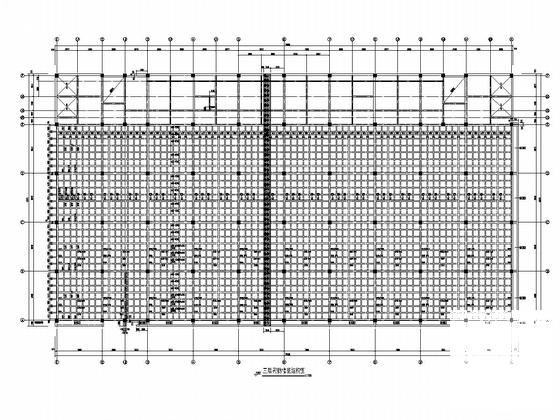

三层密肋楼盖结构图

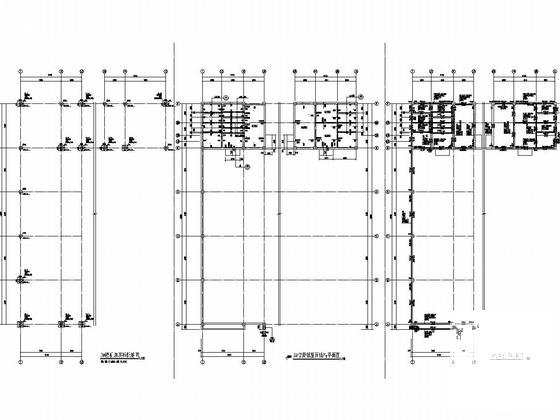

3#楼局部屋面结构平面图

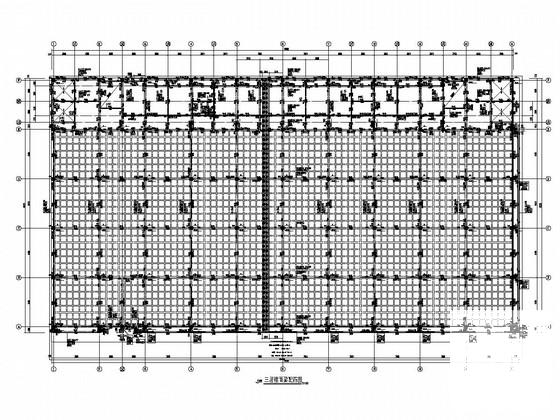

三层楼面结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 创业孵化园 - 1
    创业孵化园 - 1
  • 创业孵化园 - 2
    创业孵化园 - 2
  • 创业孵化园 - 3
    创业孵化园 - 3
  • 创业孵化园 - 4
    创业孵化园 - 4
  • 创业孵化园 - 5
    创业孵化园 - 5
  • 创业孵化园 - 6
    创业孵化园 - 6
以上是部分截图,请下载附件后查看完整高清内容
