4层互联网创业园框架结构商业楼结构CAD施工图纸(平面布置图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业

• 建筑高度类型：多层建筑

• 建筑地上层数：4层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 设计年代：近代

[海南]4层框架结构创业园商业楼结构施工图

项目概要：

该项目（项目）位于东方县为商业框架结构，地上4层，底层层高6.0m。标准层层高3.6m，主要屋面高度为16.8m，建筑总长度为53.934m，总宽度为12.000m，高宽比为1.4，长宽比为4.494。

图纸简介：

[海南]4层框架结构创业园商业楼结构施工图2017.12出品，主要包括：楼板模板及板配筋图、梁平法施工图、地梁、承台 平面布置图 、构造柱与墙、梁、基础拉接示意等，CAD格式，共19张。采用规范均为最新，内容丰富，详细，可供参考。

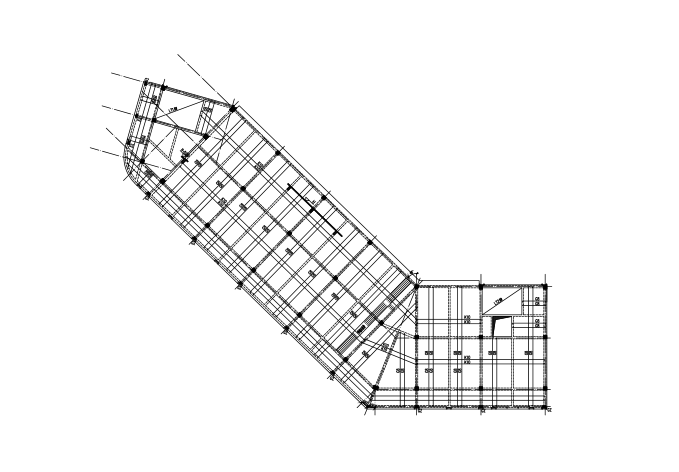

楼板模板及板配筋图

梁平法施工图

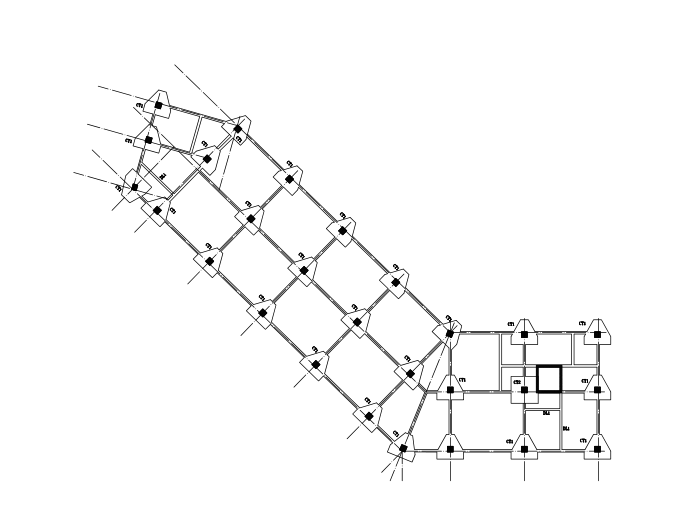

地梁、承台平面布置图

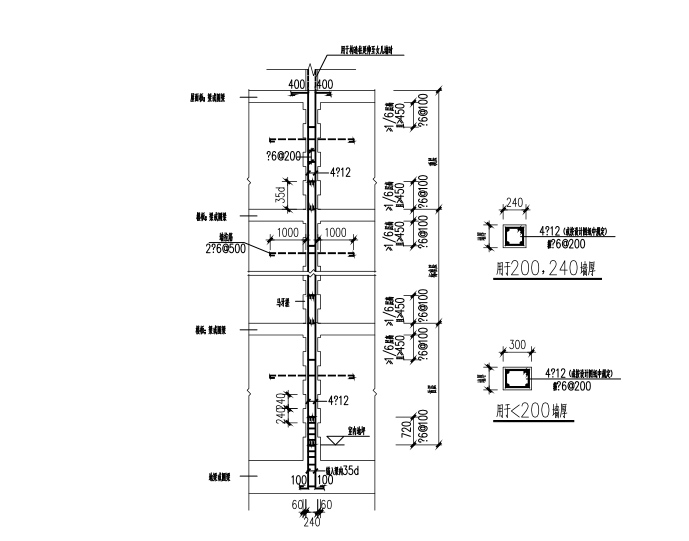

构造柱与墙、梁、基础拉接示意

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
