一份30米跨门式刚架结构科技创业孵化园厂房结构CAD施工图纸（建筑图纸）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该项目是开发区科技创业孵化园厂房项目，总建筑设计面积：5611平方米，采用门式刚架结构，跨度为30m，层高：12米，抗震设防烈度为7度。
结构专业该资料包含： 结构设计说明 ，基础平面布置图，柱脚锚栓平面布置图，柱间支撑及系杆布置图，屋面支撑及钢架平面布置图，屋面檩条 平面布置图 ，钢架详图，共计8张图。

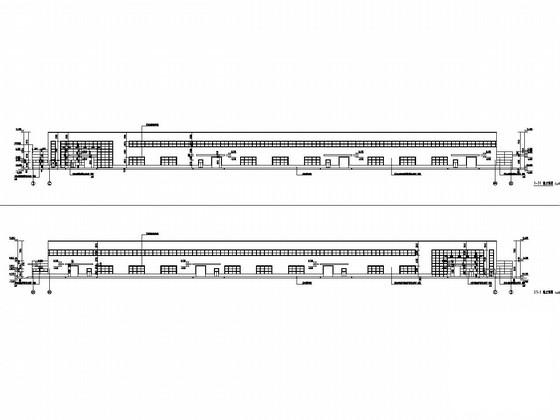

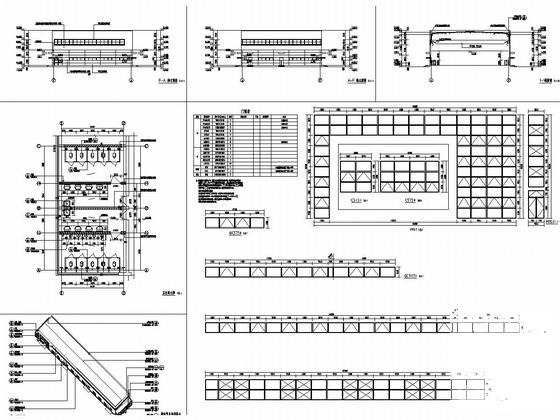

建筑专业该资料包含：建筑专业工程一般说明，建筑用料要求，消防专篇，工程做法表，平面图，立面图，剖面图，各种大样图，共计5张图。
分享投稿时间：近几年7月。

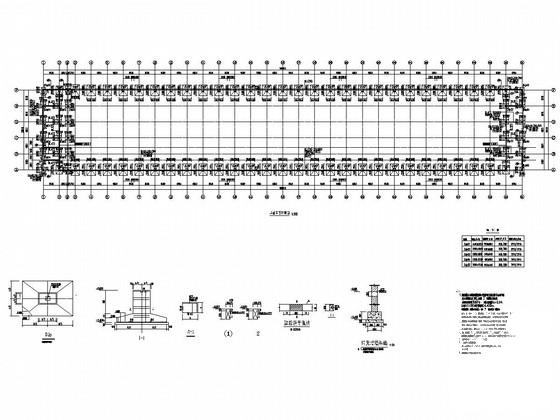

基础平面布置图

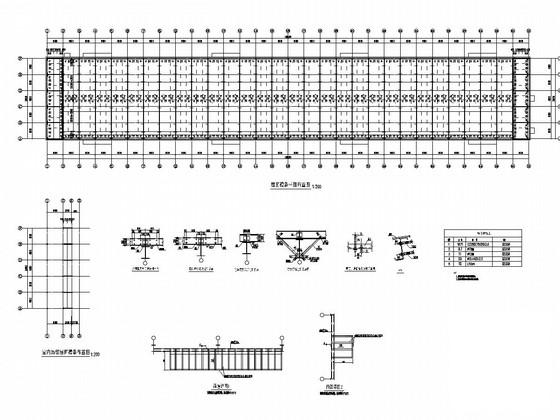

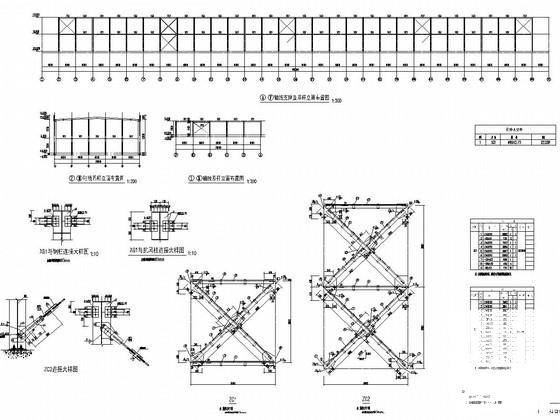

柱间支撑及系杆布置图

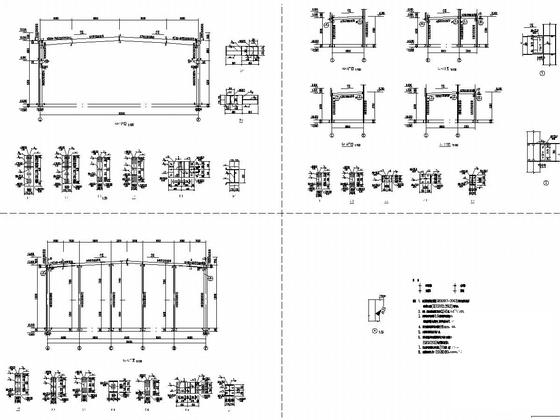

钢架详图

大洋详图

屋面檩条平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-9 17:24:43上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
