32米跨门式刚架，独基厂房结构CAD施工图纸(民用建筑设计)(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.70kN/平方米
• 雪压：0.00kN/平方米
• 参考图纸：16张

附件详情

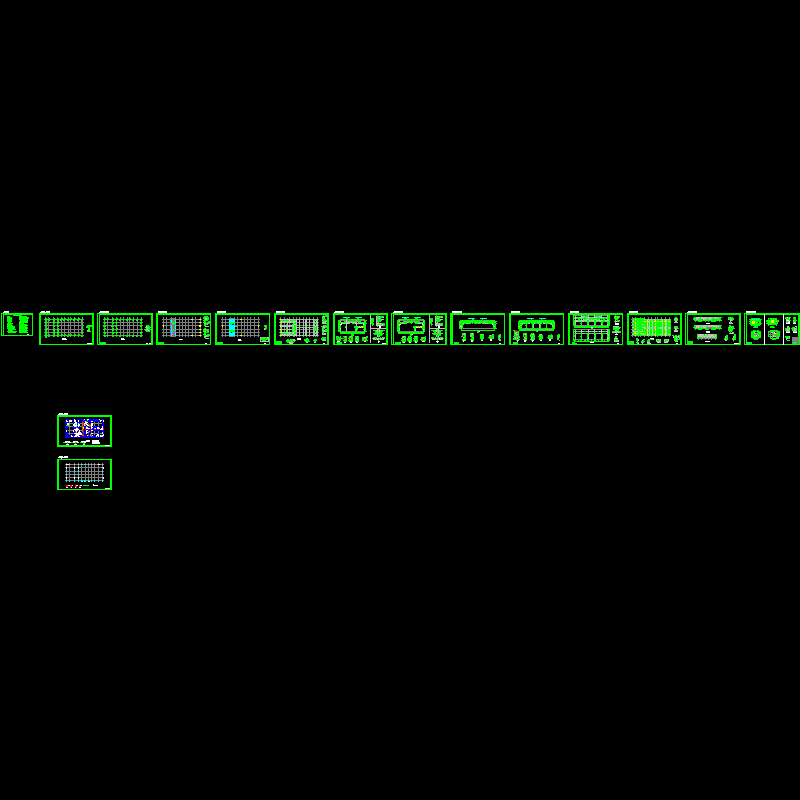

钢结构设计总说明、基础定位及配筋图、柱脚锚栓平面布置图、柱网平面布置图、结构布置图、楼承板布置图、屋面结构平面布置图、GJ详图、屋面檩条 平面布置图 、墙梁立面布置图、钢楼梯结构详图共16张图纸。
