一份31米跨门式刚架厂房建筑结构CAD施工图纸（独立基础）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：24张

附件详情

1、建筑图：
建筑设计说明、建筑 平面布置图 、建筑立面图、建筑剖面图共6张图纸；
2、结构图：
结构设计总说明、基础平面布置图、基础详图、柱脚锚栓平面布置图、钢柱平面布置图、屋面结构平面布置图、屋面檩条平面布置图、柱间支撑详图、墙粱布置图、吊车梁平面布置图、吊车梁连接节点大样、刚架详图、托梁详图共18张图纸。

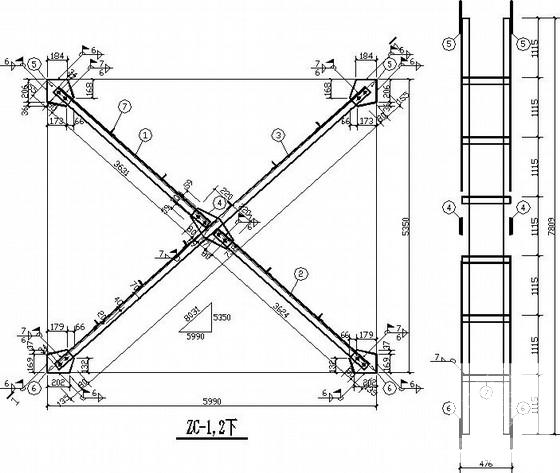

第 1 张图

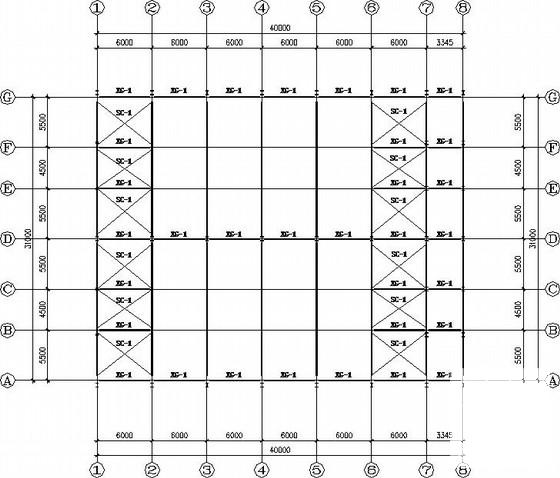

第 2 张图

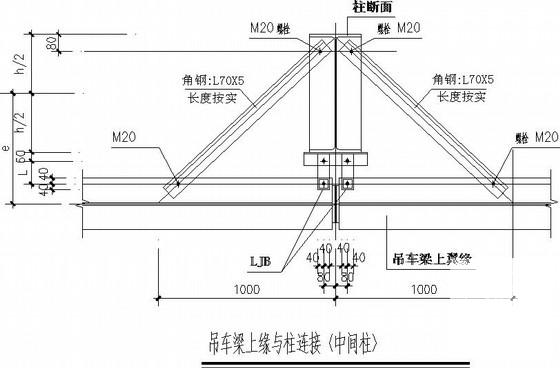

第 3 张图

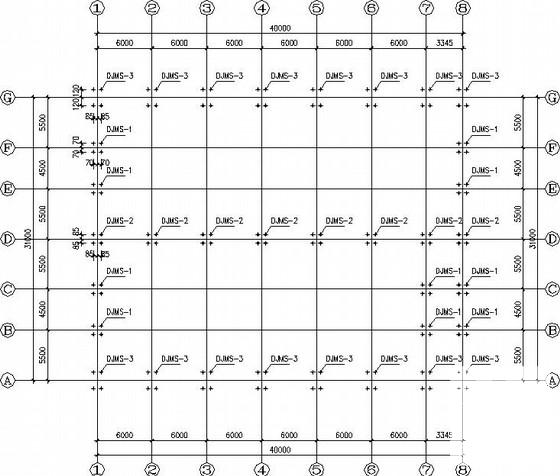

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
