框架结构配电房全套结构施工图纸cad平面布置图

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公,商业,其他
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.5kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：16张
• 设计年代：近代

该附件为：建设项目配套全套 结构施工图 2020 16p，格式为CAD版本。

一、简介：

建设项目配套全套结构，框架结构配电房，独立基础

二、目录

结构设计总说明、结构平面布置图

三、相关图片：




屋顶层结构平面图

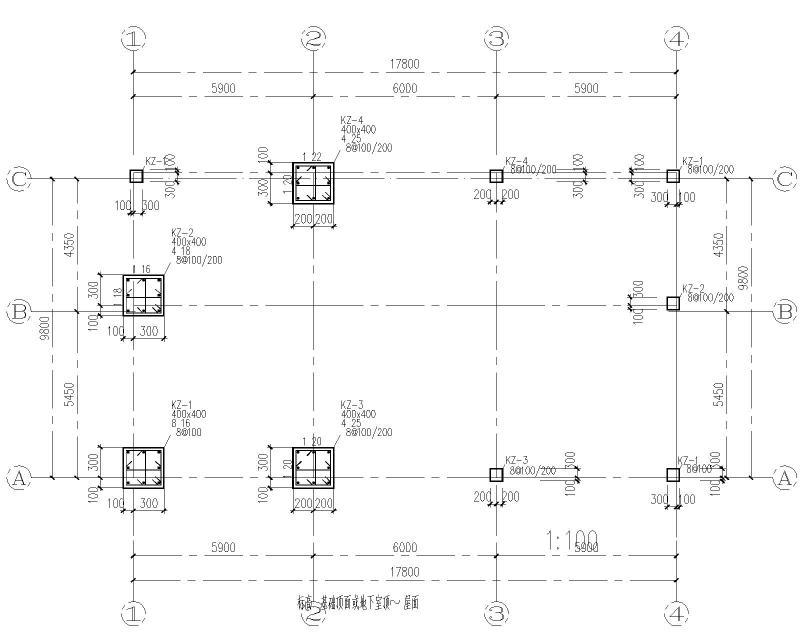

框架柱平面布置图

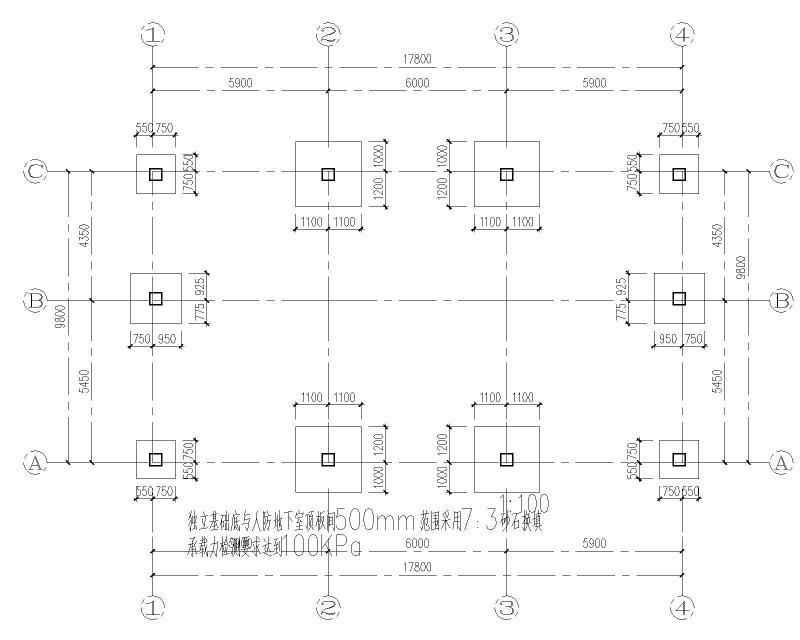

基础平面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
