多层框架结构档案馆结构施工大样图cad平面布置图

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化,其他
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 参考图纸：22张
• 设计年代：近代

该附件为：多层框架结构档案馆 结构施工图 2020 22p，格式为CAD版本。

一、简介：

该项目位于贵州，多层公共建筑，框架结构档案馆，档案馆等级：乙级，地下1层,地上4层;房屋总高度16.050

二、目录

结构设计总说明、基础平面布置图、梁、板结构布置图、剪力墙柱结构平面布置图、柱结构平面布置图梁、板结构布置图、梁结构布置图、板结构布置图、楼梯大样图

三、相关图片：

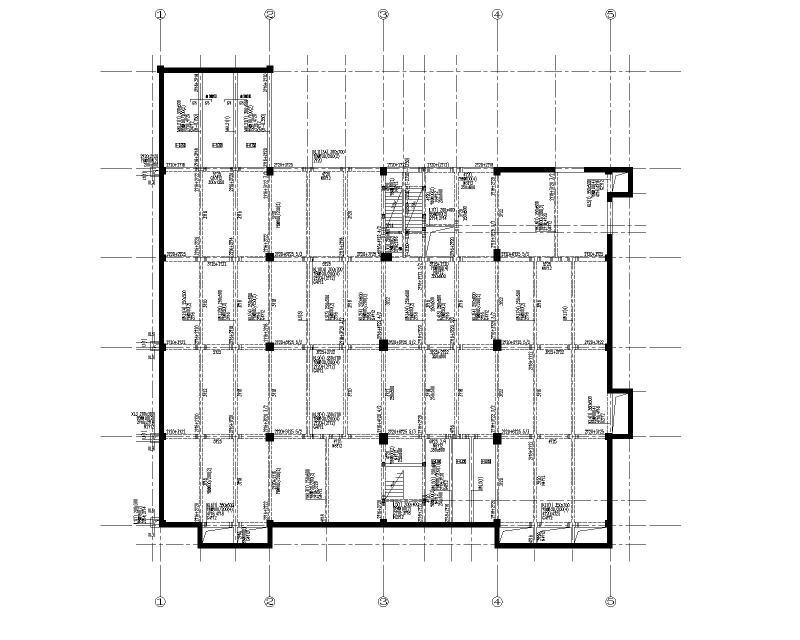

一层梁、板结构布置图

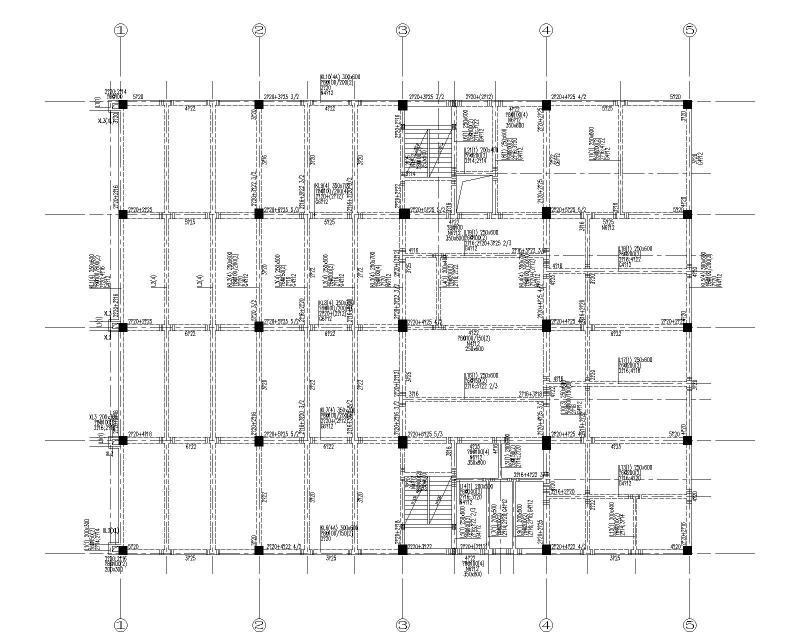

二层梁结构布置图

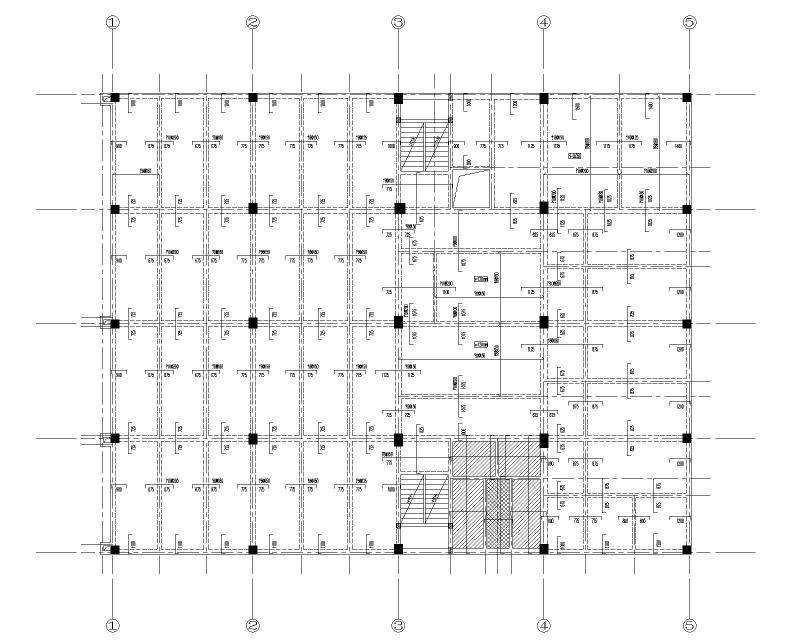

二层板结构布置图

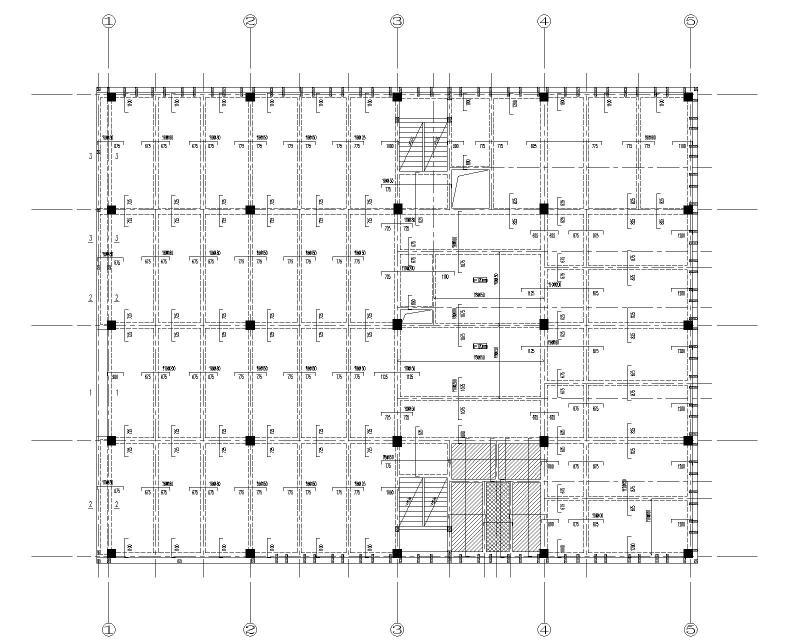

三层板结构布置图

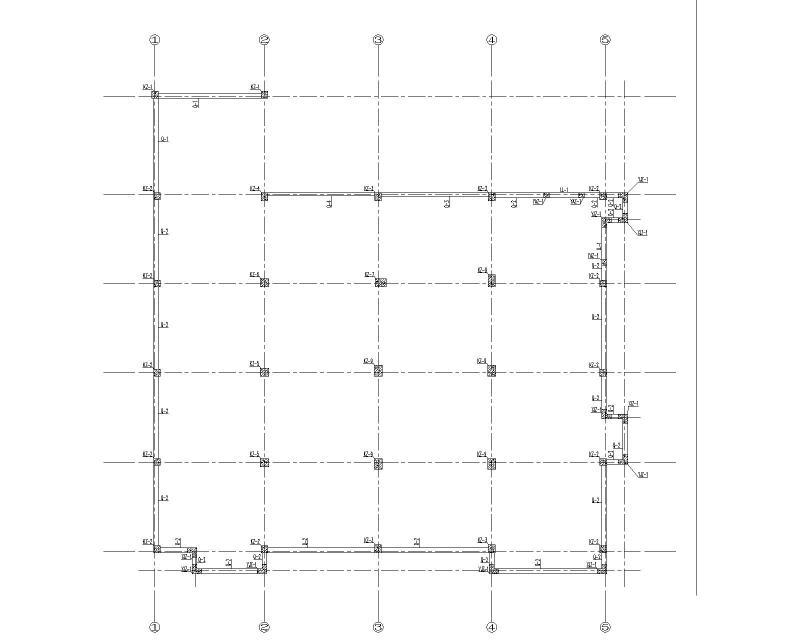

负一层剪力墙柱结构平面布置图

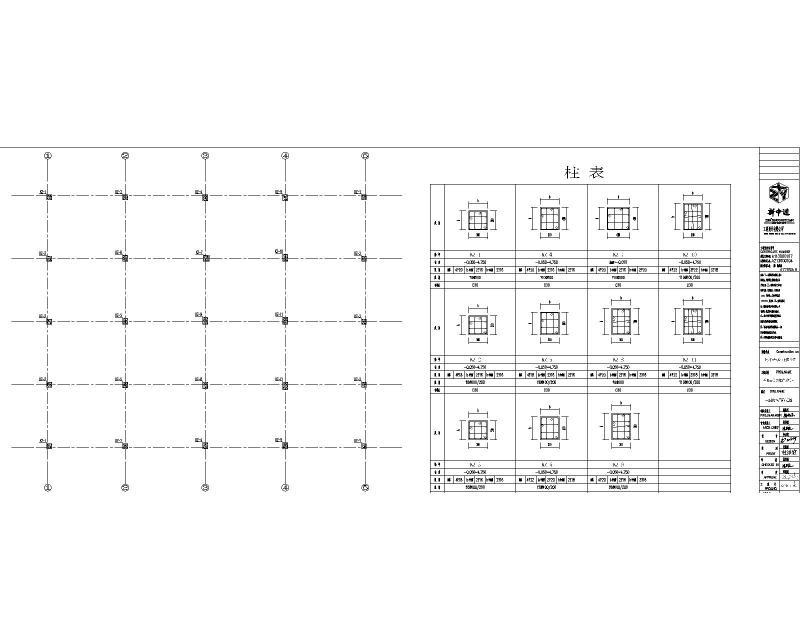

一层柱结构平面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
