多层框架结构试验厂房施工图纸含计算书cad平面布置图及剖面图

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房,多层厂房
• 建筑地上层数：1、2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础,独立基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：19张
• 设计年代：近代

该附件为：多层框架结构试验厂房 结构施工图 2019 19P，格式为CAD版本。

一、简介：

该项目位于贵州，钢混框架结构厂房，基础形式为桩、独立基础、条基。该厂房由试验间、排气塔和辅楼三部分组成，之间设缝脱开。试验间平面尺寸51.85mx11.5m，由进气塔、进气间、试验间组成，进气塔高17m，进气间层高7.65m，试验间层高11.0m（局部二层设备间）。试验间内设一台起重量5t支柱吊车，进气间设置一台1t悬挂吊车，采用全现浇钢筋混凝土墙、顶板结构。排气塔高28m，采用全现浇钢筋混凝土墙结构。办公附楼平面尺寸46.8mx12.0m，首层层高5.5m，二层层高4.5m，为全现浇钢筋混凝土框架结构，柱网尺寸12mx（6.9mx6 5.4m）。

二、目录

结构设计总说明、桩及基础平面布置图、承台、基础梁平面布置图、基础详图、设备基础施工图、试验间墙、柱平面布置图、试验间屋面模板、板配筋图、试验间屋面梁配筋图、进气塔屋面框架施工图、试验间剖面图、门洞、墙洞做法图、排气塔屋面框架施工图等

三、相关图片：

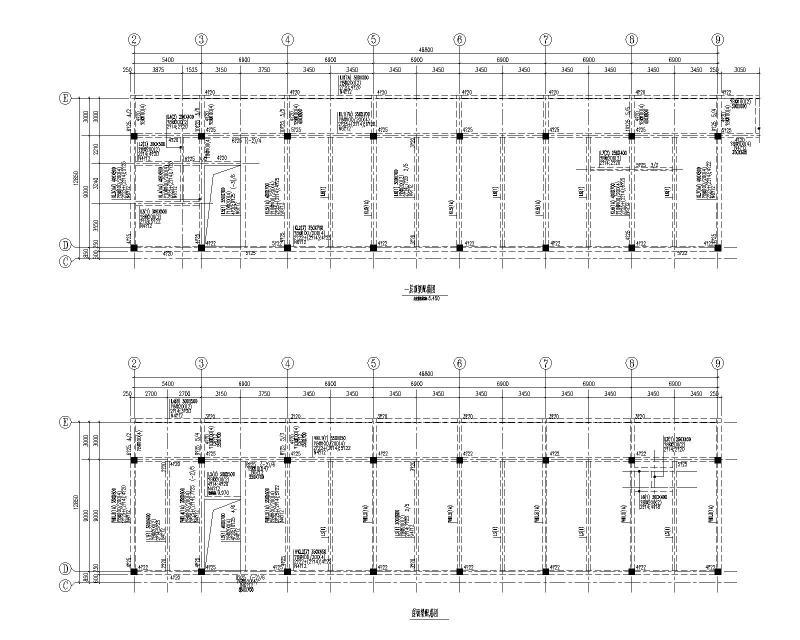

办公附楼梁配筋图

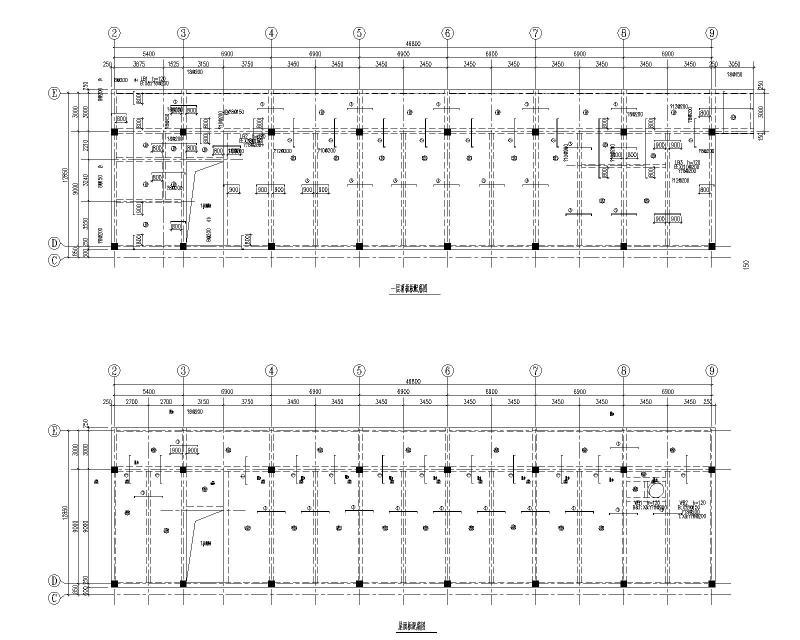

办公附楼板配筋图

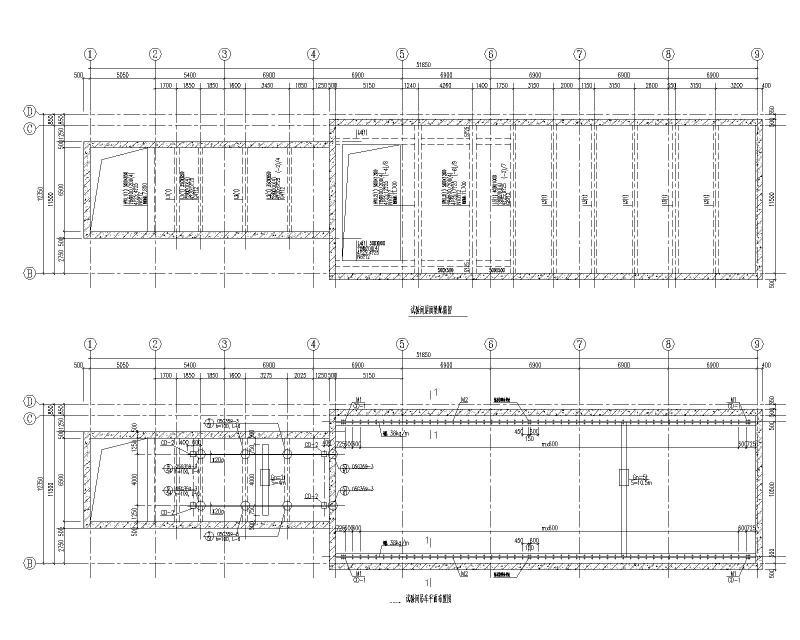

试验间吊车平面布置图、屋面梁配筋图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
