一份双层门式钢架厂房结构CAD施工图纸(建筑及计算书)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：25m
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

附件详情：该项目为双层钢结构厂房项目，建筑设计结构形式为带夹层钢结构门式刚架,跨度为25.0m，基础形式为柱下独立基础，抗震设防烈度为6度，场地为Ⅱ类。

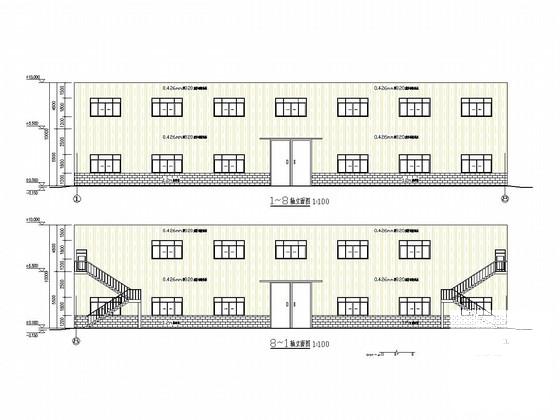

该资料包含：结构设计总说明，基础平面布置图，预埋螺杆平面布置图，一层钢柱 平面布置图 ，二层结构布置图，屋面支撑结构布置图及 建筑施工 图等共计16张图，并含有全套计算书。

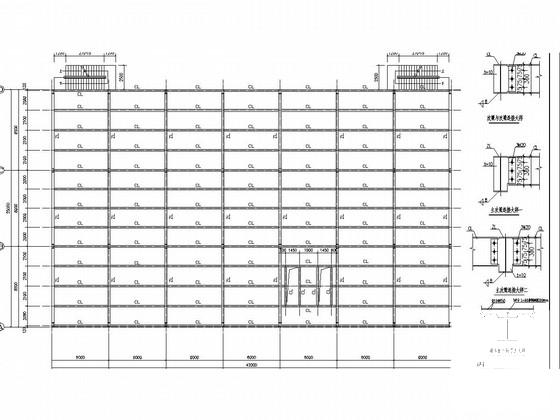

二层结构布置图

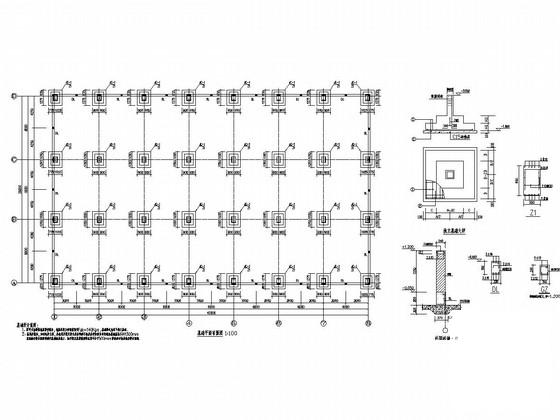

基础平面布置图

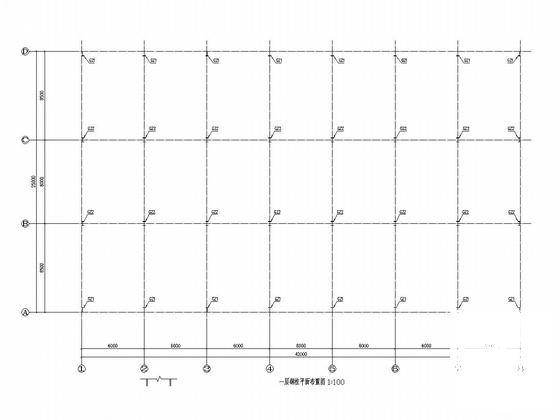

一层钢柱平面布置图

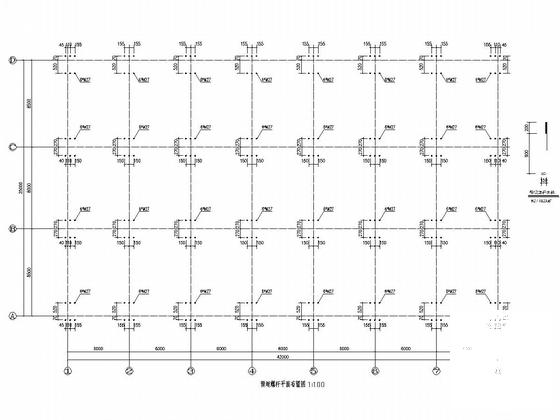

预埋螺杆平面布置图

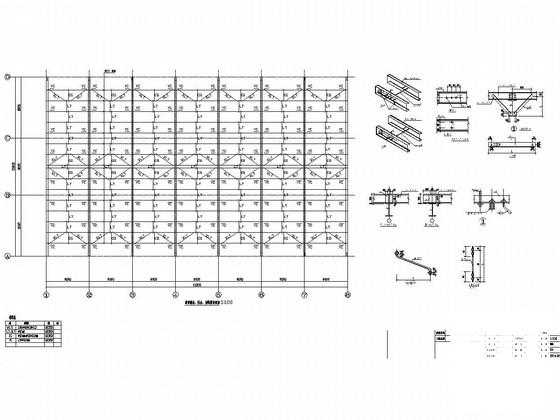

屋面檩条、拉条、角隅撑布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
