多层工业厂房施工组织设计（4层框架结构）(平面尺寸)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第一章 项目概要
• 第二章 项目管理 组织架构表
• 第三章 施工总 进度计划 及主要节点工期
• 第四章 施工机械投入计划
• 第五章 劳动力配置计划
• 第六章 材料计划
• 第七章 主要分项 施工方案
• 第八章 质量管理计划
• 第九章 工程施工 质量控制 计划
• 第十章 安全管理计划
• 第十一章 文明标化管理

附件详情

第二节 建筑设计
1、工程主要指标概况
序号 工程部位 建筑面积（m2） 层高（m）
1 地下室 20393 5.5
2 一层 21540 6
3 二层 20398 5
4 三层 20398 5
5 四层 14224 5
6 屋面机房 5
7 总建筑面积 102086
8 总高度 23.5

2、工程建筑详细构造：
地下室建筑面积20，393平方米，平面尺寸约199m×112.8m，底板顶面标高为－5.500，主要使用功能为地下汽车库和设备用房、消防水池、餐厅、健身房、更衣室、变配电间。
一层～四层基本相同，平面尺寸约199m×112.8m，一层高6m、二、三、四层高5m，一、二、三层主要使用功能为加工车间、SMT生产线，仓库、空调机房、办公室等。四层主要使用功能为局部三层屋面、实验室、维修车间、空压机房、氮气真空机房、空调机房、阶梯教室、会议室、宿舍
屋面局部设机房及屋顶水箱等。
建筑装饰：
外立面采用贴面砖，造型美观大方、极具现代感。
主要楼地面为焊缝导电地砖、金刚砂耐磨地坪、EPOXY楼地面以及。
主要墙面：内墙有花岗石墙面、乳胶漆墙面；外墙有干挂石材墙面，涂料外墙面。
顶棚主要为铝合金方形板天棚和轻钢龙骨石棉水泥板天棚。
屋面采用局部钢结构网架、聚苯乙烯板防水隔热保温屋面。
平面沿纵向在12轴与13轴之间设伸缩缝一条。

第三节 结构设计
结构设计基础采用PHC预制砼管桩，上部采用钢筋砼框架结构，框架抗震等级为三级。
桩承台一般为1400高。地下室采用交梁式筏板结构。
地下室底板厚500，地梁断面一般为400×1100，地下室外墙厚400，顶板厚120，顶板框架梁断面一般为450×800。
二层(5.95)板厚120，框架主梁断面450×900。
三层(10.950)板厚120，框架主梁断面450×800。
四层(15.95)板厚140，框架主梁断面450×800。
机房层(21)板厚140，框架主梁断面450×800。
屋顶层(20.4)板厚140，框架主梁断面450×800。
柱断面一般为900×900。
采用材料：
砼强度等级：基础～顶层梁板C35，、垫层C10、地下室砼抗渗S6。
砌体：200厚加气混凝土砌体。
平面除设一条伸缩缝外，在横向设通长后浇带一条，纵向设二条。
.............
本稿，全文约11万余字，共243页。

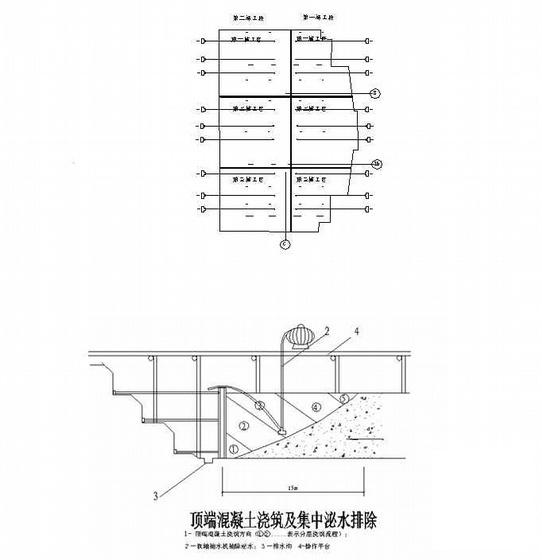

第 1 张图

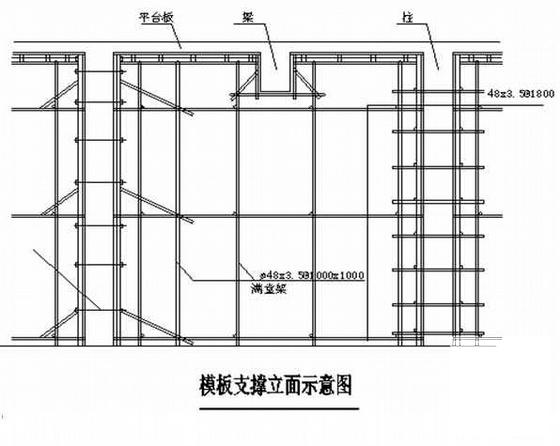

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
