热电厂供水管道工程全套CAD施工图纸及初设报告计算书(平面布置图)(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计内容：给水
• 设计阶段：初步设计

附件详情

管径选择计算书；南阳市中心城区道路水系图；热电厂建议书；线路图；地形图；热电厂管道施详；泵房施详， 综合报告说明书； 平面布置图 等，很详细的一个方案，欢迎下载参考！

南阳市中心城区道路水系图.dwg

线路图.dwg

dxtb10.dwg

dxtb11.dwg

dxtb12.dwg

dxtb13.dwg

dxtb7.dwg

dxtb8.dwg

dxtb9.dwg

dxtbf1.dwg

dxtbf2.dwg

dxtbf3.dwg

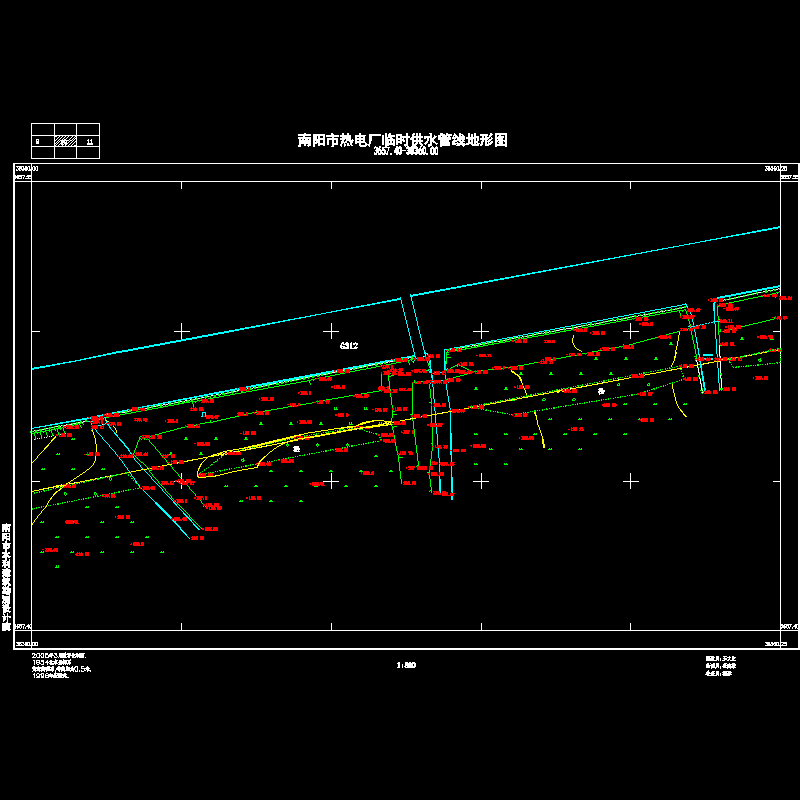

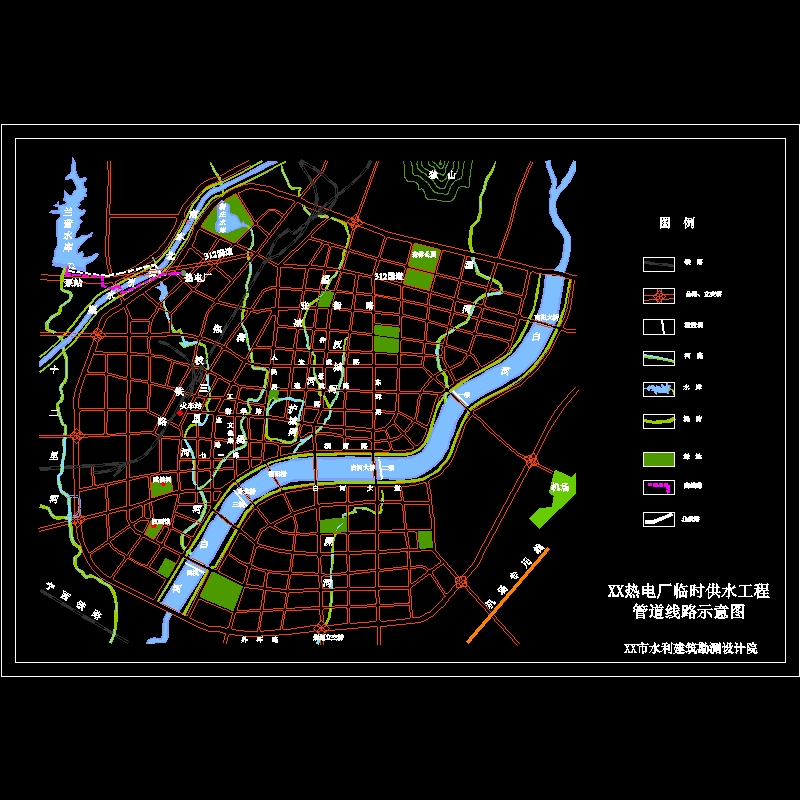

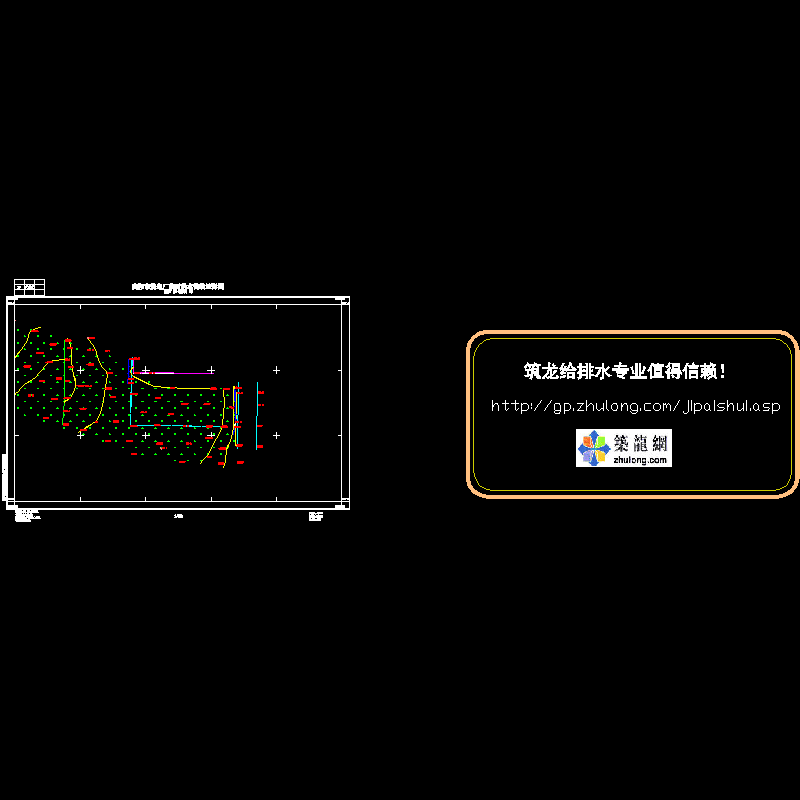

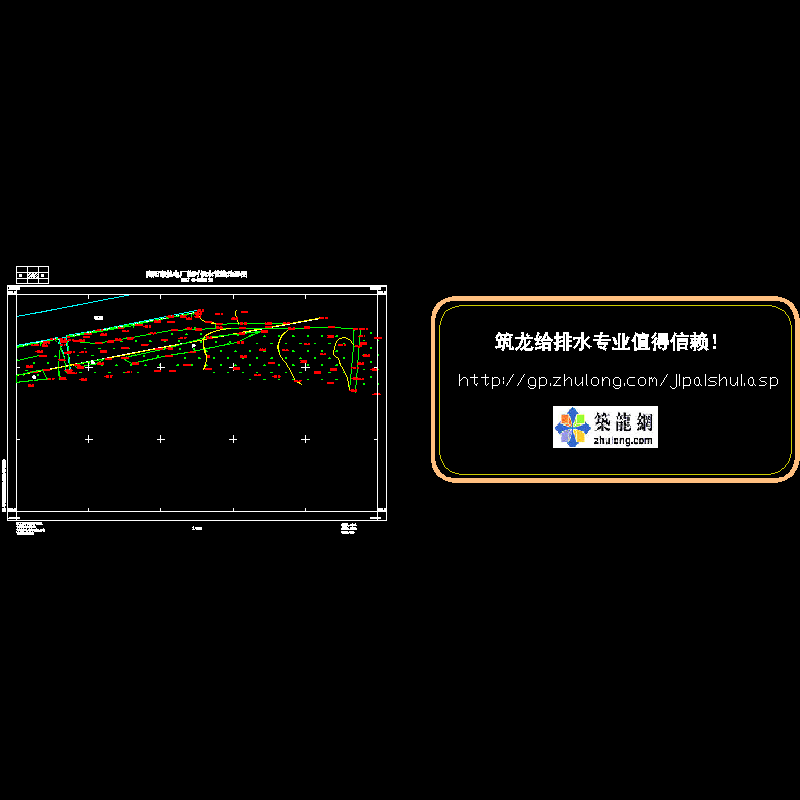

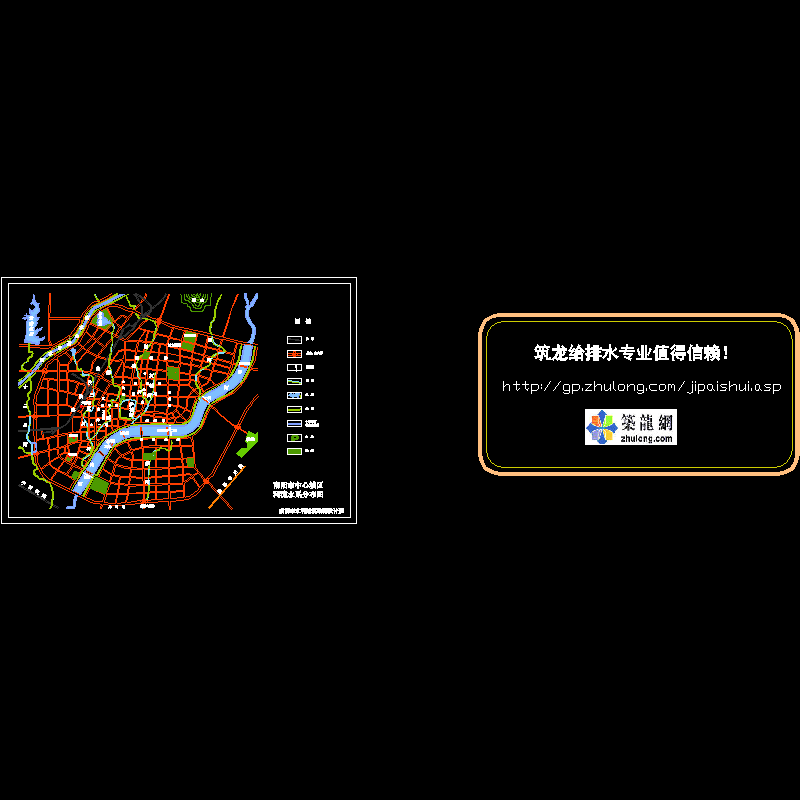

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-7-31 06:24:13上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
