3层框架结构会所结构设计CAD施工图纸(平面布置图)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.15kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

上海某框架会所结构设计图
该资料为：上海某框架会所结构设计图
该资料包含：

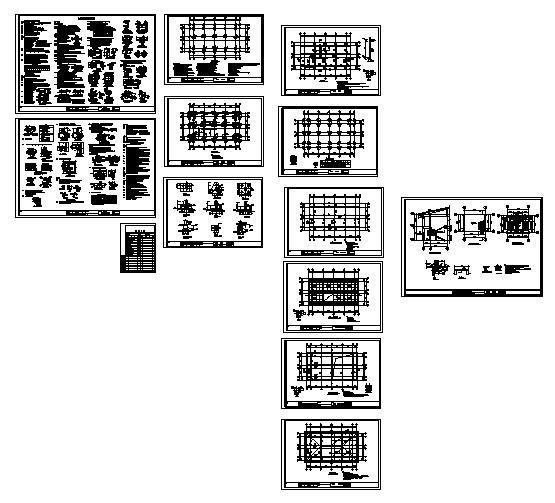

钢筋砼结构设计总说明、桩位结构平面图、承台平面布置图、承台大样、地梁平面图、柱 平面布置图 、梁配筋图、结构平面图、屋顶层梁板配筋图、楼梯大样图、节点大样图共12张图纸。

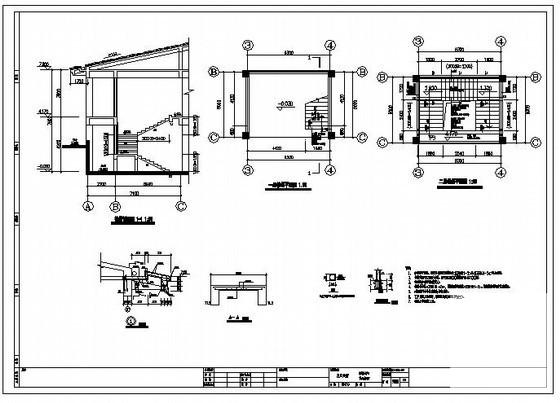

第 1 张图

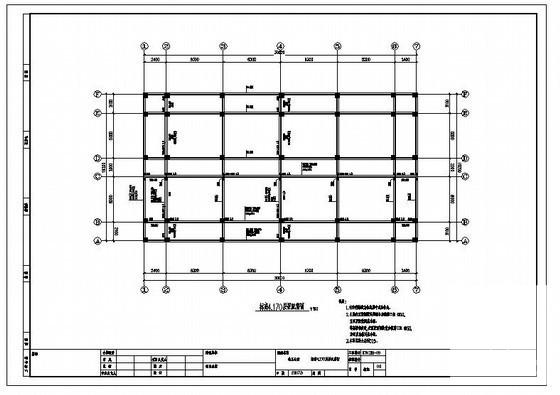

第 2 张图

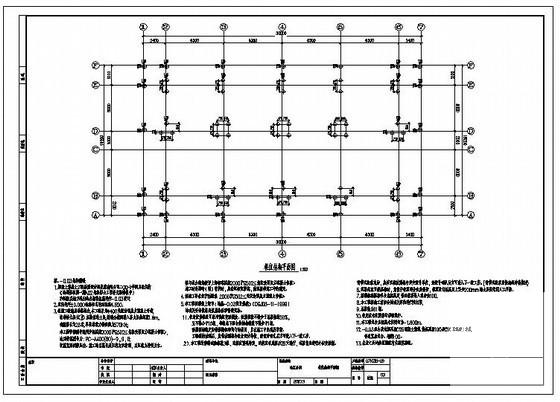

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 16:20:05上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
