地上3层框架结构档案馆结构设计施工CAD图纸
- 建筑类别：文化
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 参考图纸：23张
- 设计年代：近代
附件详情
该项目为江苏某小区的档案馆，地上三层，高为13.8米，结构体系为框架结构，基础为筏板基础，7度设防。
该资料包含：
结构设计说明
、结构加固部分设计总说明、基础梁加固平面图、筏板加固平面图、结构平面图、梁板改造平面图、梁配筋图、粘钢加固平面图、柱平面定位图、钢连廊大样等共23张图纸。
地下室筏板加固平面图
基础面~地下室顶板柱加固平面图
一层梁板改造平面图
一层梁底粘钢加固平面图
原一层结构平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

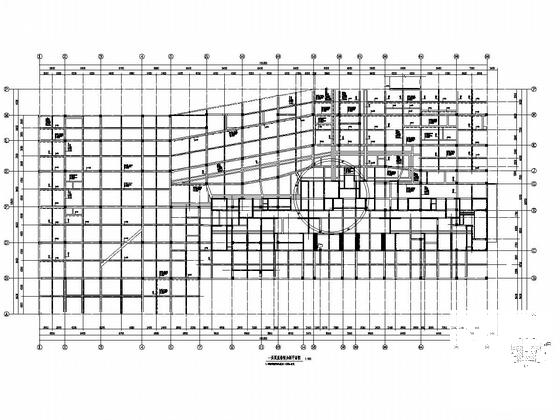

档案馆设计图纸 - 1 -

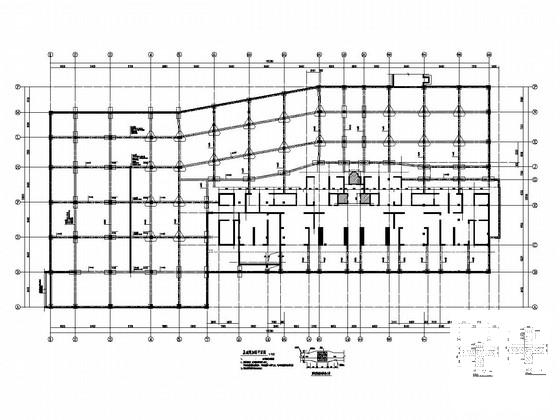

档案馆设计图纸 - 2 -

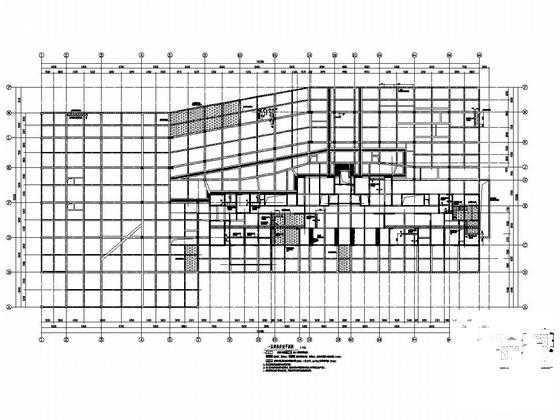

档案馆设计图纸 - 3 -

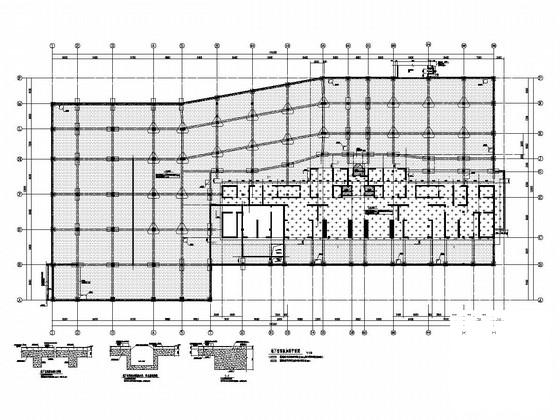

档案馆设计图纸 - 4 -

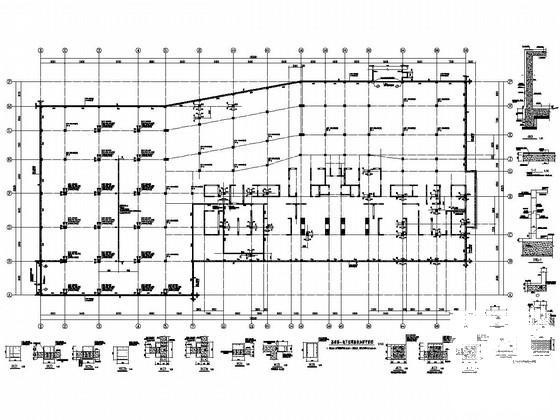

档案馆设计图纸 - 5 -
档案馆设计图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
