框架结构垃圾转运站结构施工大样图cad平面布置图

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育,其他
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：6张
• 设计年代：近代

该附件为：框架结构垃圾转运站 结构施工图 2016 6P，格式为CAD版本带计算书。

一、简介：

该项目位于贵州，中学垃圾转运站，框架结构、桩基础，地上一层，建筑高度7.450m

二、目录

结构设计总说明、基础平面布置图、地梁结构平面图、柱结构平面图、结构平面图、板配筋图

三、相关图片：

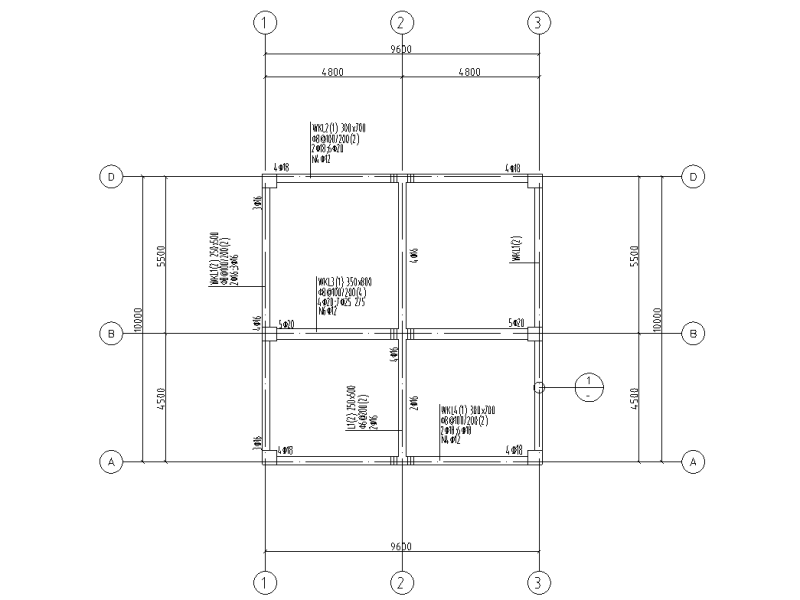

7.450结构平面图

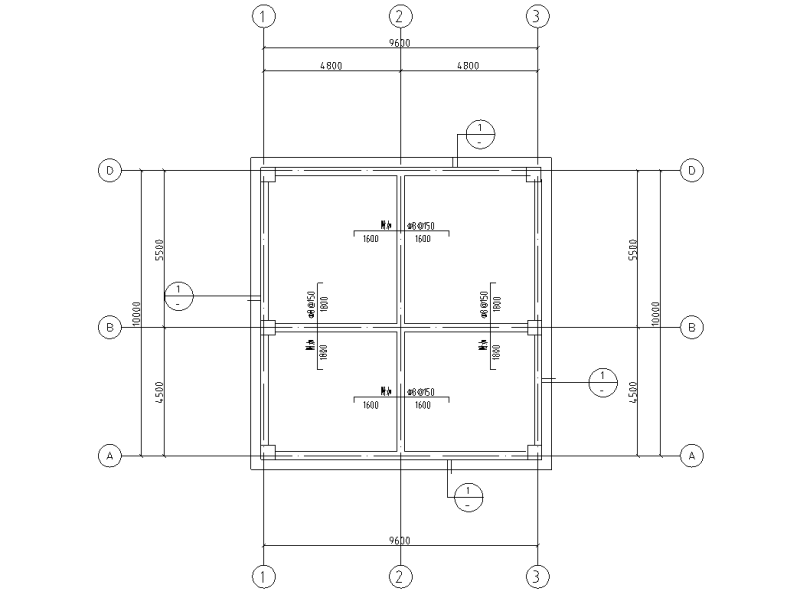

7.450板配筋图

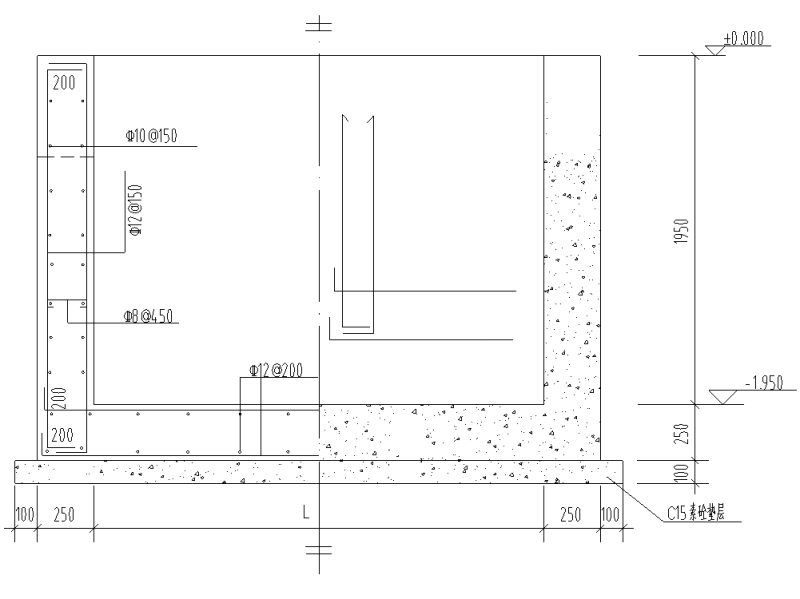

垃圾基坑大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
