多层框架结构气调库厂房施工大样图 12Pcad平面布置图

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.4kN/平方米
• 参考图纸：12张
• 设计年代：近代

该附件为：多层框架结构气调库厂房施工图2021 12P，格式为CAD版本。

一、简介：

该项目位于重庆，框架结构气调库，桩基础，地下1层，地下高6.5m.

二、目录

结构设计总说明、屋面层梁配筋平面图 、基础大样图、柱平面布置图、屋面层板配筋平面图 、屋面层梁配筋平面图 、机房层梁板配筋平面图 、机房屋面梁板配筋平面图 、楼梯大样图

三、相关图片：

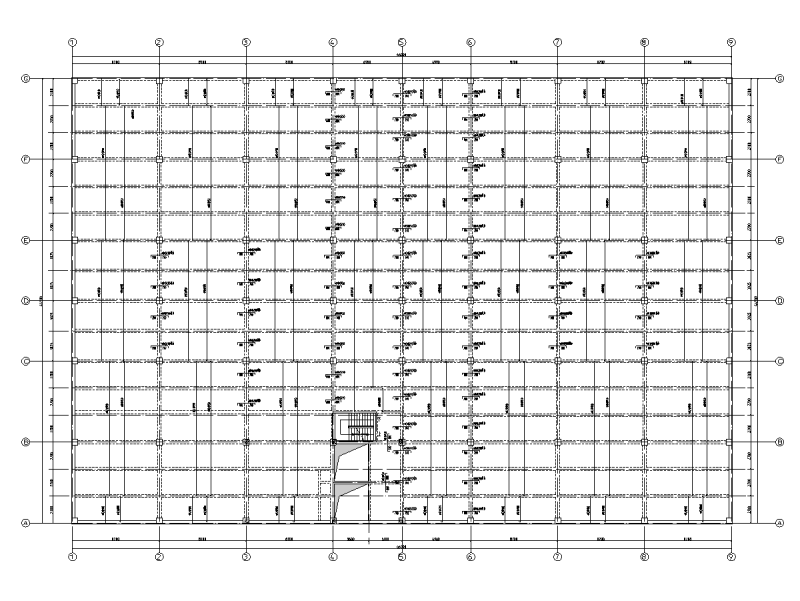

屋面层梁配筋图

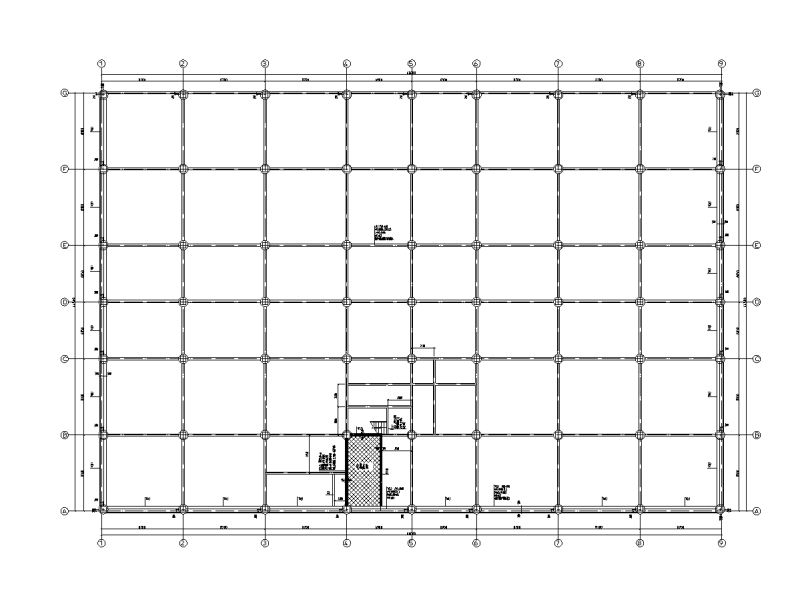

屋面层板配筋图

基础平面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
