一份3层框架结构科技基地（展厅）结构CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：科研
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.65kN/平方米
• 参考图纸：51张
• 设计年代：近代

附件详情

附件详情：该项目为南京某科技基地项目，含有三套三层框架商业楼施工图及一套一层圆形框架展厅施工图。基础形式为条形基础及桩基础。抗震设防烈度为7度。
该资料包含：结构总说明，梁配筋图，柱配筋图，板配筋图，基础平面图，地梁平面图，钢筋混凝土板梁柱设计及构造说明等51张图。

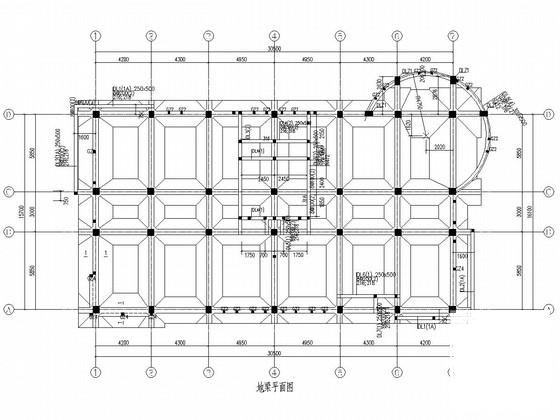

地梁平面图

钢筋混凝土板梁柱设计及构造说明

基础柱配筋图

梁配筋图

楼梯施工图

屋面层板配筋图

上部圆形梁板施工图

柱配筋图

基础平面图

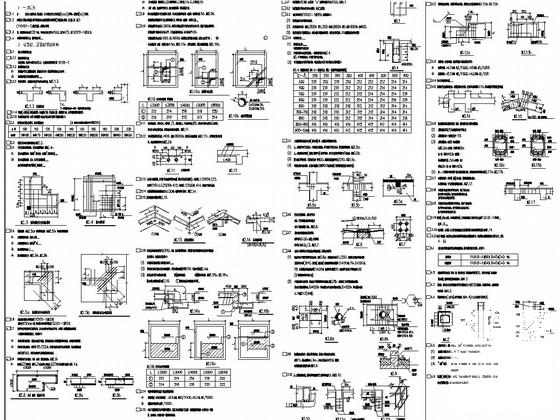

第 1 张图

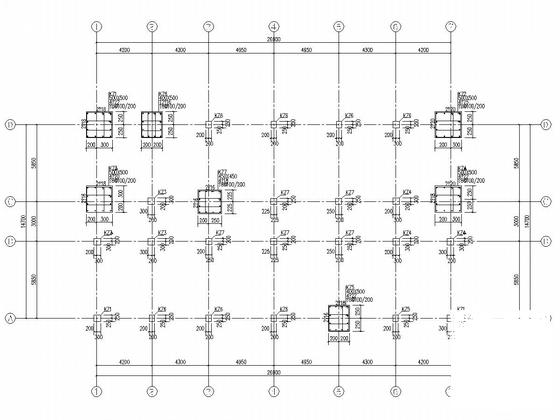

第 2 张图

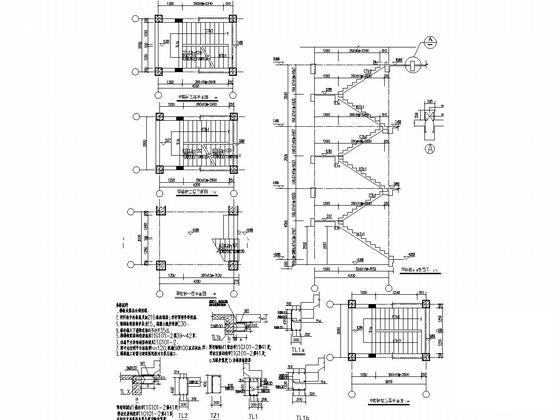

第 3 张图

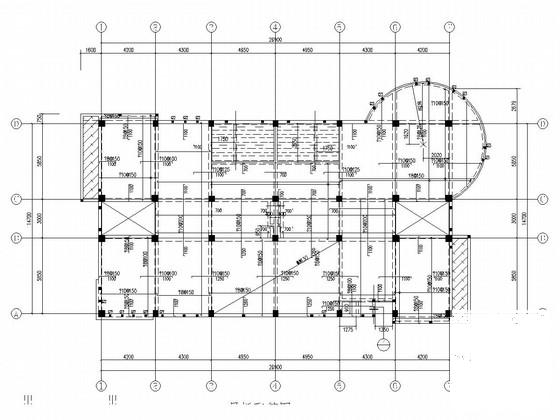

第 4 张图

第 5 张图

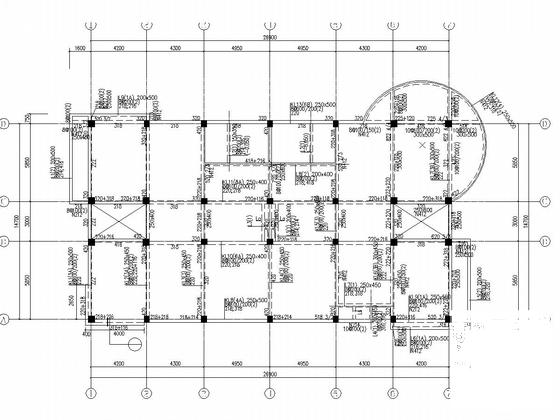

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
