一份钢框架结构捷豹路虎4S店结构CAD施工图纸（展厅车间）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 雪压：0.15kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

该项目位于贵州省遵义市区，地上1层（局部夹层），建筑物高度(室外地面至女儿墙顶)：9.15米，上部结构体系：展厅为钢框架，车间为单层门式刚架厂房；基础采用挖孔桩；结构设计使用年限为50年。

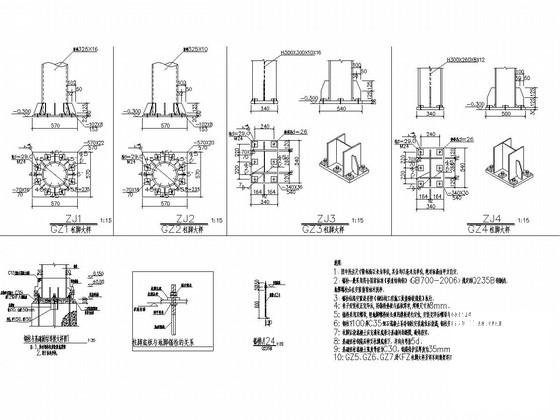

该资料包含：钢结构设计总说明，底层钢柱及锚栓布置图，柱脚及锚栓大样，车间屋面结构 平面布置图 ，车间支撑及大样，展厅结构夹层布置图，展厅屋面结构布置图，钢框架节点大样，组合楼板布置图，檩条布置图，楼梯图等共计16张图。
设计年代：近代。

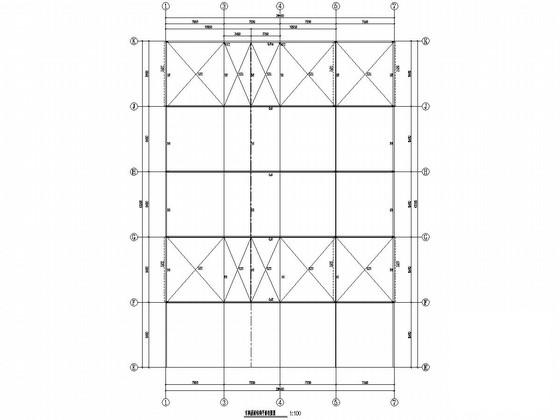

车间屋面结构平面布置图

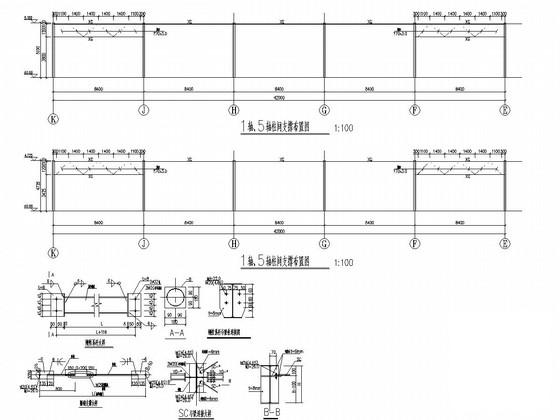

车间支撑及大样

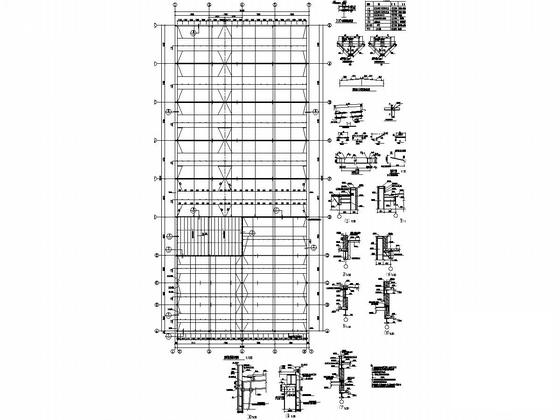

檩条布置图

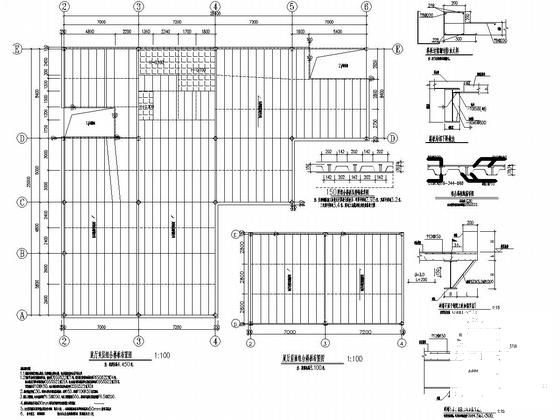

组合楼板图

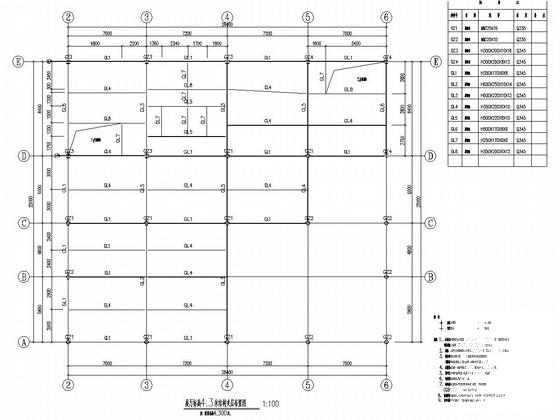

展厅标高4.3米结构夹层布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
