一份雪佛兰4S店钢框架结构CAD施工图纸（局部两层）(柱下独立基础)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

该项目是山西雪佛兰4S店项目，为钢框架结构，采用二级抗震，局部两层。抗震设防烈度为7度，设计基本地震加速度为0.15g，基础形式采用钢筋砼柱下独立基础。
该资料包含：结构设计总说明，基础平面图，基础详图，螺栓定位图，柱平面定位图，屋面结构平面图，屋面檩条结构平面图，钢架图，柱脚，抗风柱节点，墙面檩条布置图，夹层钢梁和钢柱布置图，夹层结构板布置图，夹层节点布置图，梁和柱节点连接详图，共计16张图。
分享投稿时间：近几年9月。

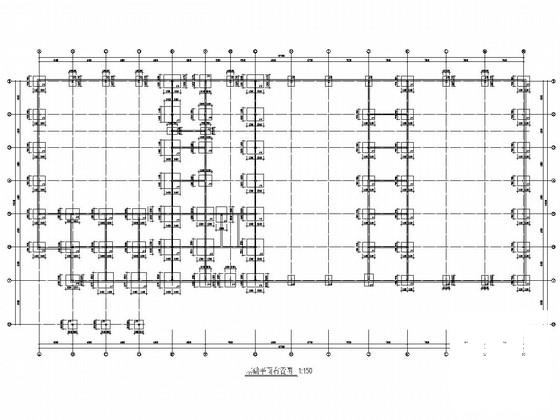

螺栓定位图

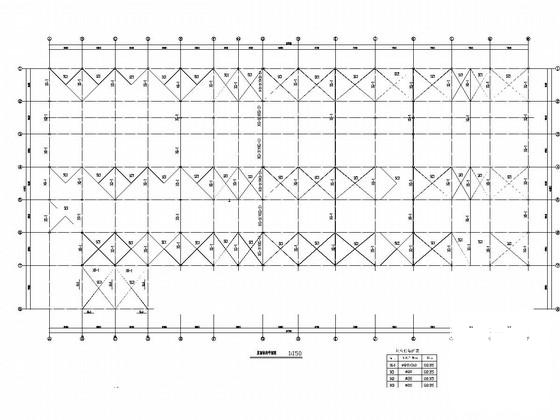

屋面结构平面图

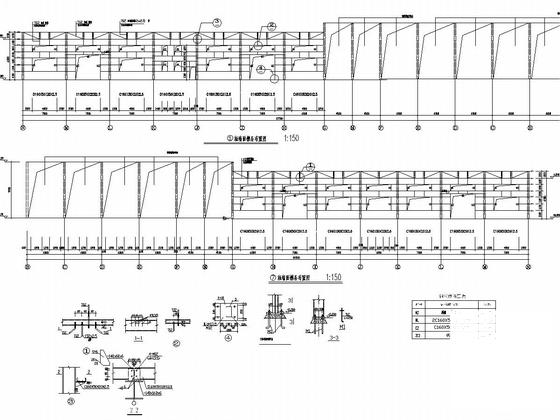

墙面檩条布置图

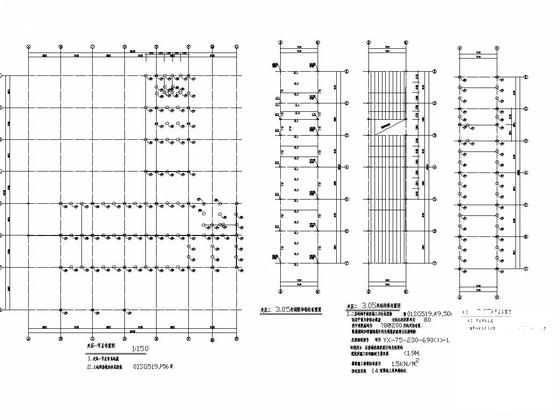

钢柱布置图

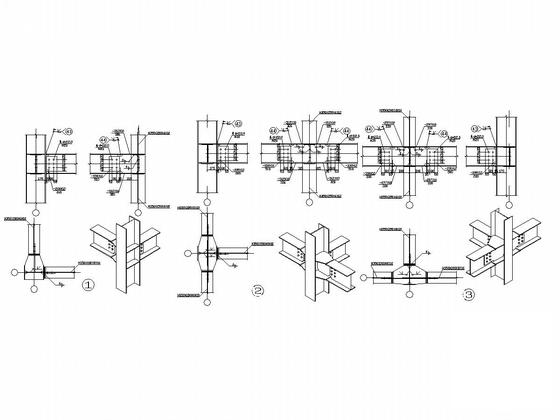

夹层钢梁和梁和柱节点连接详图

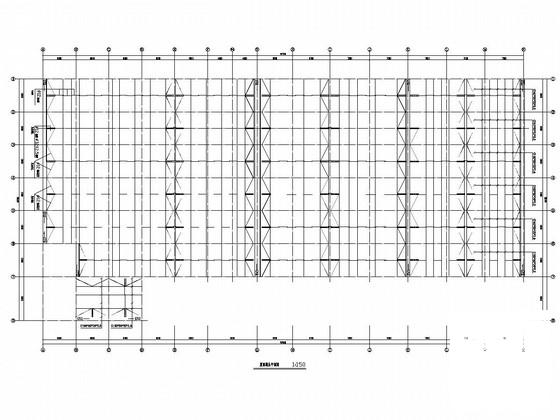

屋面檩条平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
