独立基础框架结构4S专卖店结构设计施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:11张

附件详情

结构设计总说明、基础 平面布置图 、墙柱平面图、柱平面图、梁、板配筋图、梁配筋图、板配筋图、楼梯结构布置图共11张图纸。

基础平面布置图

梁、板配筋图

梁配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

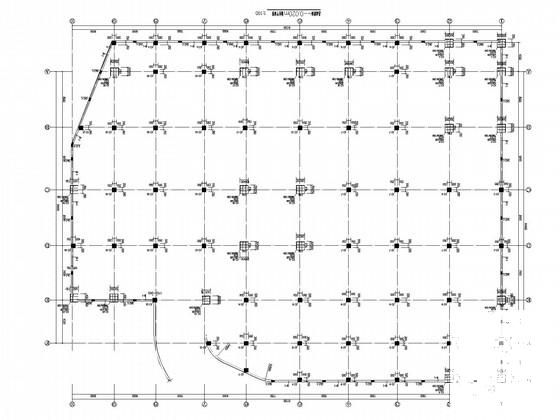

  • 框架结构基础设计 - 1
    框架结构基础设计 - 1

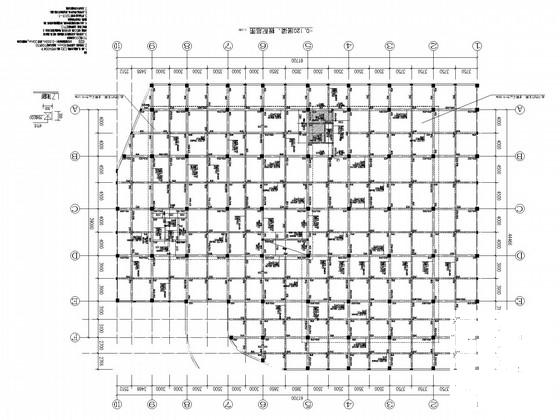

  • 框架结构基础设计 - 2
    框架结构基础设计 - 2

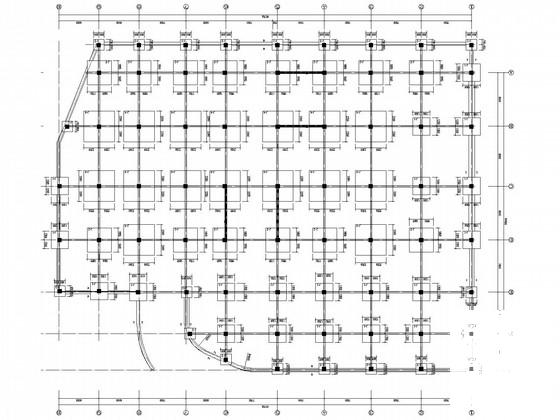

  • 框架结构基础设计 - 3
    框架结构基础设计 - 3

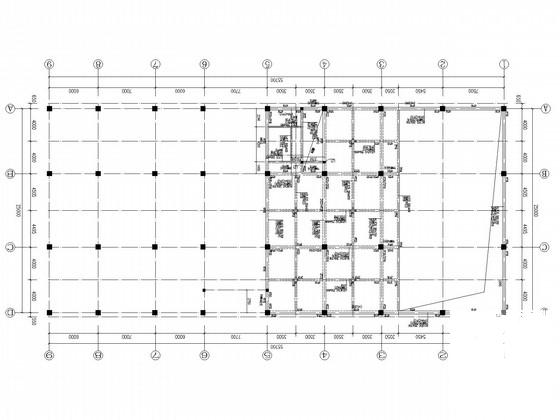

  • 框架结构基础设计 - 4
    框架结构基础设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
