一份3层框架结构路虎4S店结构CAD施工图纸（独立基础）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：27张
• 设计年代：近代

附件详情

该项目为某路虎4S店结构图，该建筑位于大庆，三层框架结构，屋面为钢筋混凝土屋面，高度为16.5米，基础形式为钢筋混凝土独立基础，6度设防。

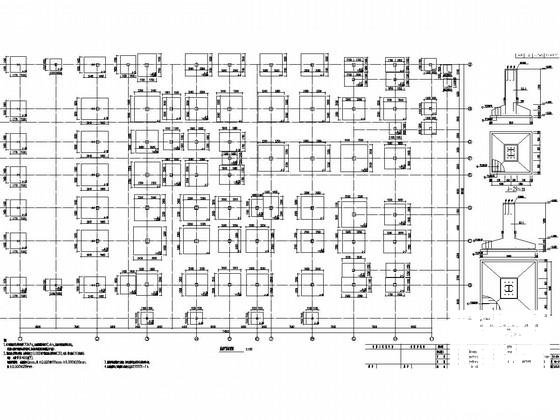

该资料包含： 结构设计说明 、基础平面布置图、基础详图、柱子 平面布置图 、柱子配筋表、梁配筋图、板配筋图、 楼梯详图 、钢 结构设计说明 、钢结构施工图、 节点详图 等共27张图纸。

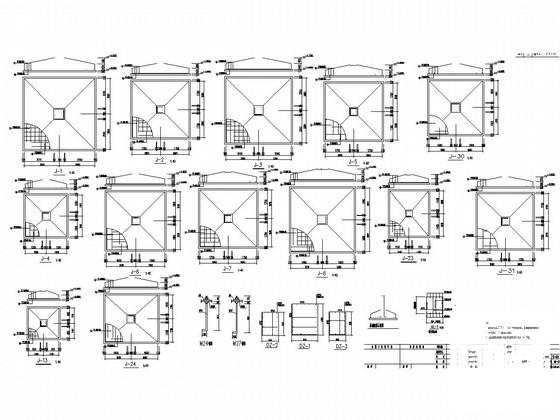

基础详图

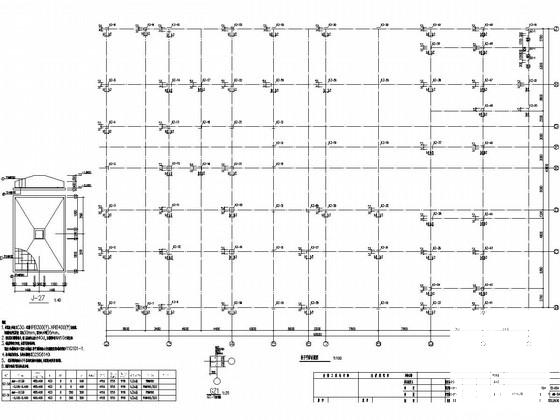

柱子平面布置图

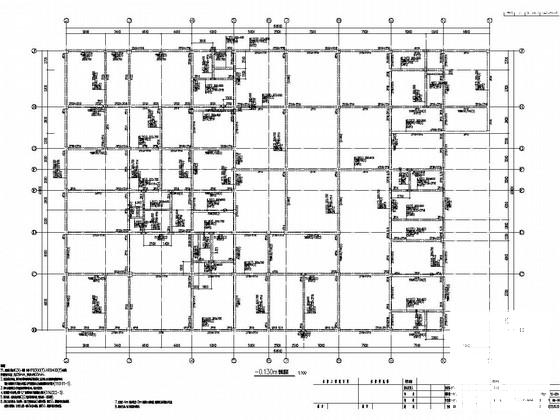

板配筋图

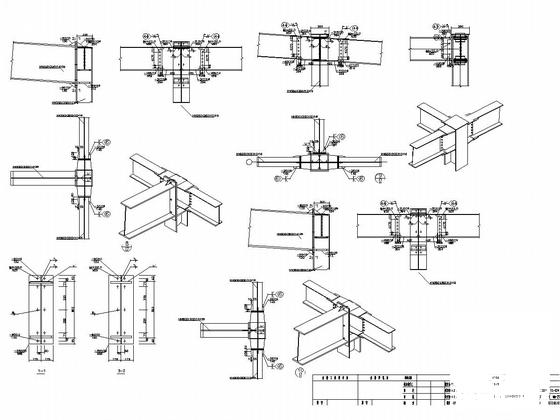

展厅部分钢结构施工图

梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
