地上2层汽车4S店钢框架结构CAD施工图纸(8度抗震)(乙级独立基础).dwg

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度：多层建筑
• 地上层数：2,4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：其他结构
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：50张
• 设计年代：近代

[北京]地上2层汽车4S店钢框架结构施工图（含辅助用房）

项目概要：

本建筑工程名称为：北京某汽车4S店,位于北京市海淀区。本建筑为整体地下一层地下室底盘上托两栋建筑物，分别为大众汽车4S店及辅助用房。大众汽车4S店地上两层（局部有夹层），采用钢框架结构；辅助用房地上四层，采用现浇钢筋混凝土框架结构；地下室采用现浇钢筋混凝土框架结构。基础采用独立基础加防水板。CAD格式，编制于近代年。

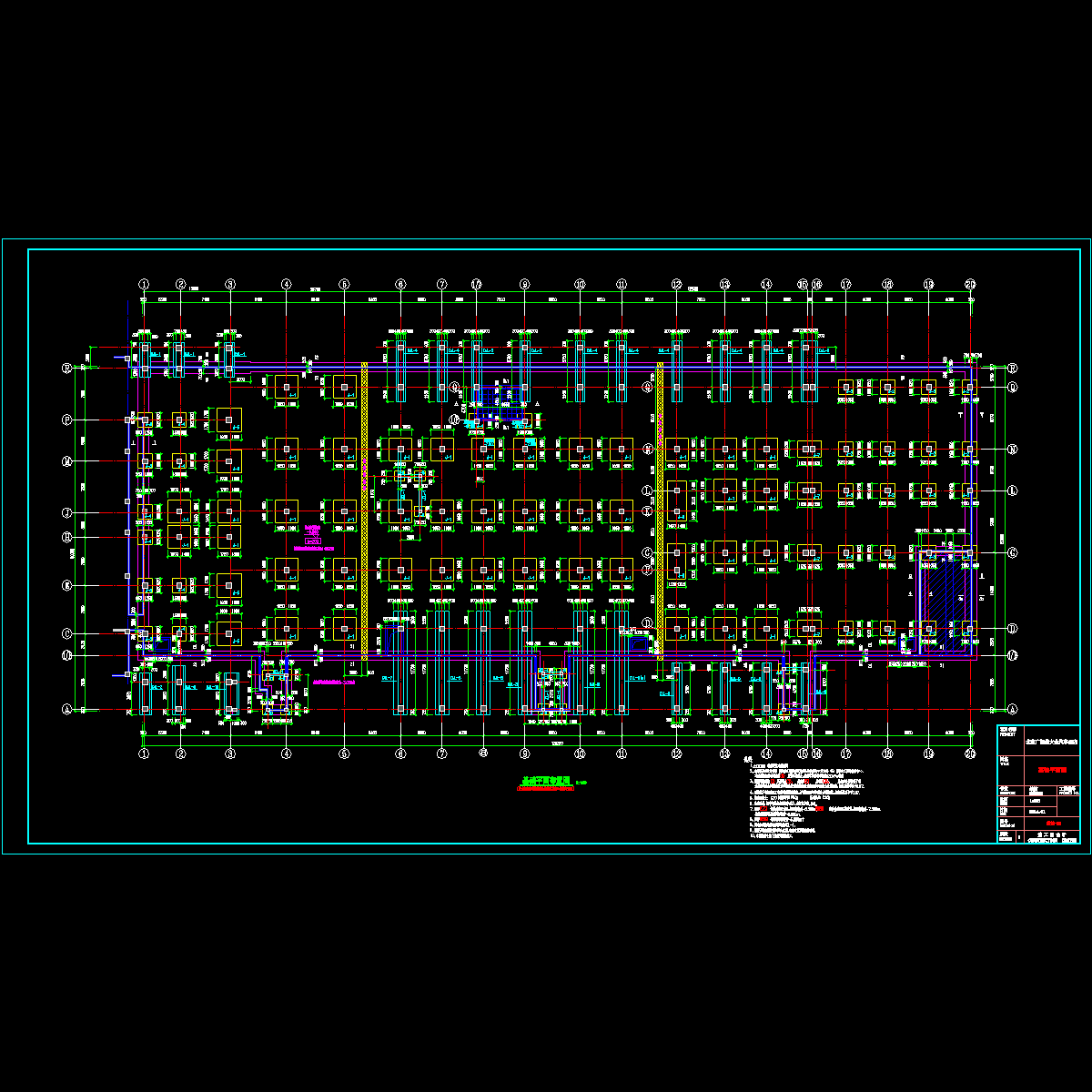

4S店基础平面布置图

4S店一层顶结构平面布置图

辅助用房首层顶梁配筋平面图

4S店夹层结构平面布置图

4S店夹层顶板配筋平面图

板肋悬挑措施

楼承板详图

夹层节点详图

柱与梁交接处的压型钢板支托

悬挑梁端配筋构造

结施-00.dwg

结施-02.dwg

结施-03.dwg

结施-04.dwg

结施-05.dwg

结施-06.dwg

结施-07.dwg

结施-08.dwg

结施-09.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
