一份新古典欧陆风格部队框架结构3层科技训练用房建筑施工CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：行政办公楼
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑高度：22.5m
• 地上层数：3层
• 设计效果图：无

附件详情

科技训练用房，其中剧场规模为中型，兼顾电影放映和大型会议，设计座位数1127.
建筑耐久年限：50
总建筑设计面积：6010平方米
结构类型：钢筋混凝土框架结构。观众厅及舞台上部为网架结构。

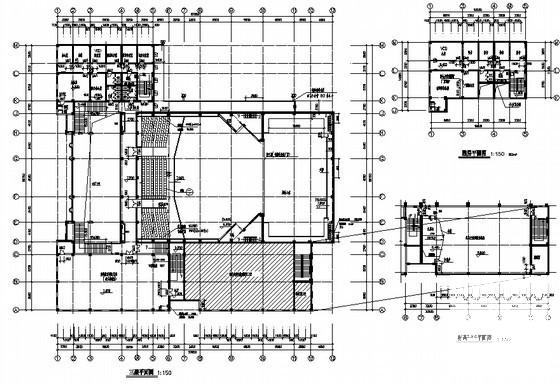

平面

总图

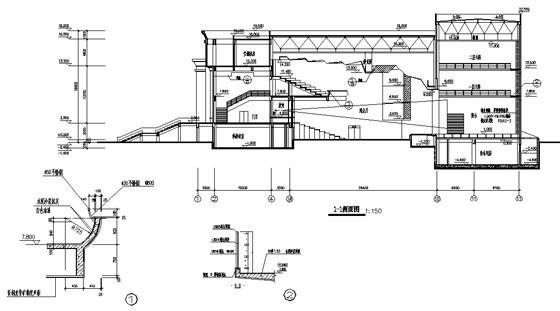

剖面图

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
