2层欧陆风格独栋别墅建筑施工CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅设计类别： 独栋别墅
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：安徽
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：15张
• 建筑设计面积：570.32平方米
• 建筑高度：12m
• 地上层数：2层
• 设计效果图：无

附件详情

总开间x进深：15.7x20米

该资料包含：建筑设计说明、建筑节能设计说明、节能设计一览表、负一层平面图、首层平面图、二层平面图、屋面平面图、立面图、剖面图、 楼梯详图 、 节点详图 、门窗表
参考图纸：15张CAD

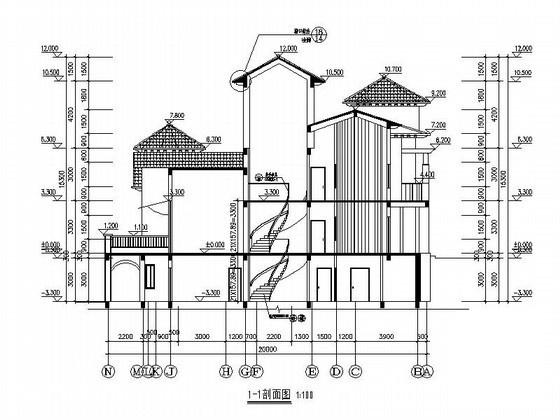

剖面

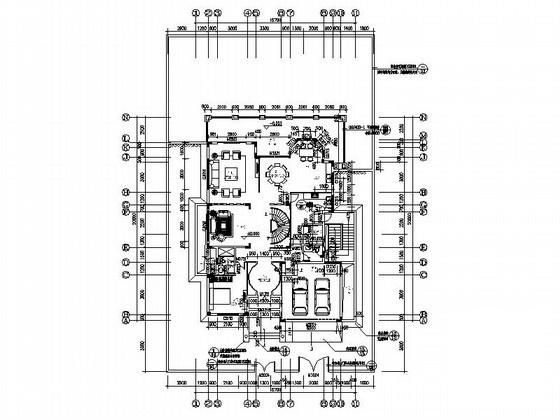

平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-1-21 22:29:17上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在别墅建筑专区发帖交流相关知识。
