3层框架结构科研基地综合楼结构CAD施工图纸

  • 建筑类别:办公,科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是江苏某科研基地项目1#楼,地上3层,框架结构,总建筑设计面积:1315.3平方米,高度13.8米,抗震设防烈度为7度,采用独立基础,基础设计等级为丙级。

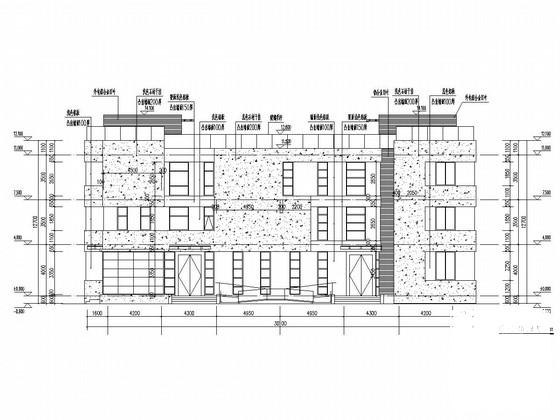

结构图纸: 结构设计说明 ,钢筋混凝土板梁柱设计及构造说明,梁板柱图,楼梯图等共计13张图;建筑图纸:建筑设计说明,节能技术专篇,外墙外保温系统说明及 节点详图 ,平面图、立面图、剖面图,门窗大样,墙身大样等共计13张图。
分享投稿时间:近几年9月。

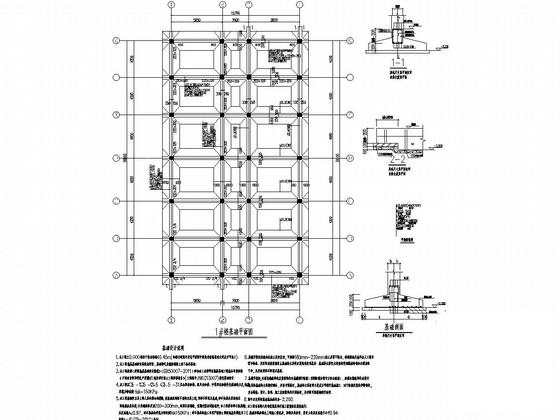

基础图

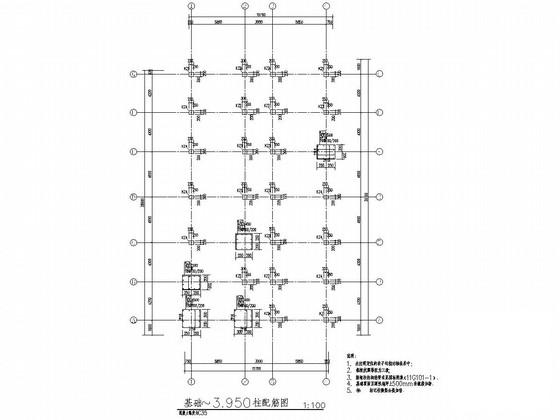

柱布置图

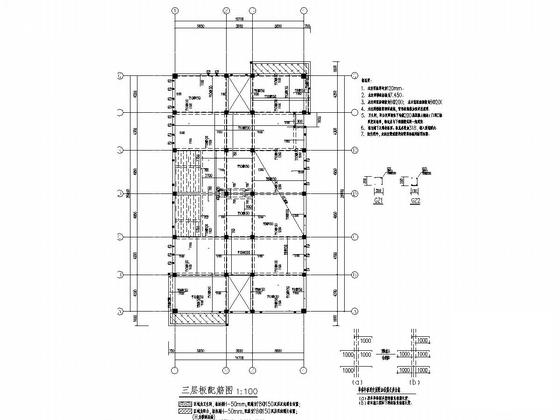

板配筋图

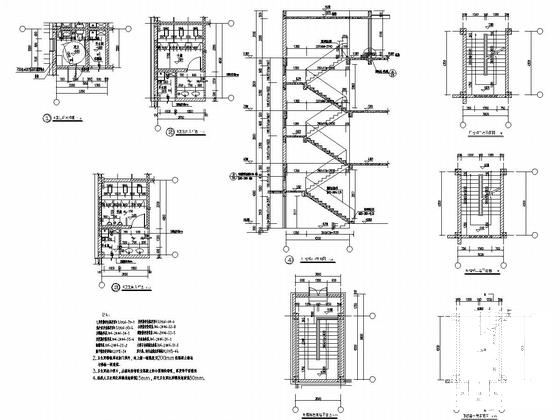

楼梯厨房详图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1
  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2
  • 框架结构结构施工图 - 3
    框架结构结构施工图 - 3
  • 框架结构结构施工图 - 4
    框架结构结构施工图 - 4
  • 框架结构结构施工图 - 5
    框架结构结构施工图 - 5
  • 框架结构结构施工图 - 6
    框架结构结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
