6050平6层底框结构宿舍楼建筑结构施工CAD大样图

附件详情

该项目是员工宿舍楼项目，地上6层，底框结构，建筑设计面积：6054.8平方米，占地面积： 1112.8平方米，基础采用A型PHC高强预应力混凝土管桩基础。基础设计等级为丙级。建筑抗震为小于6度。

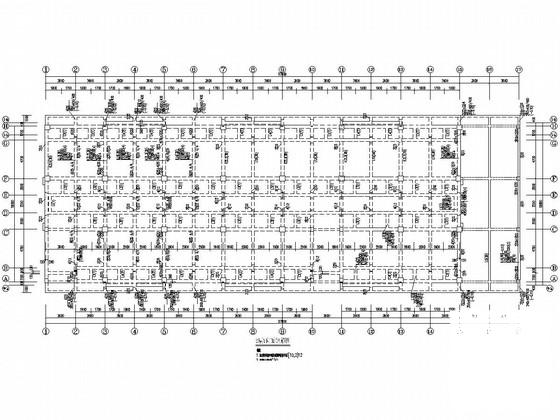

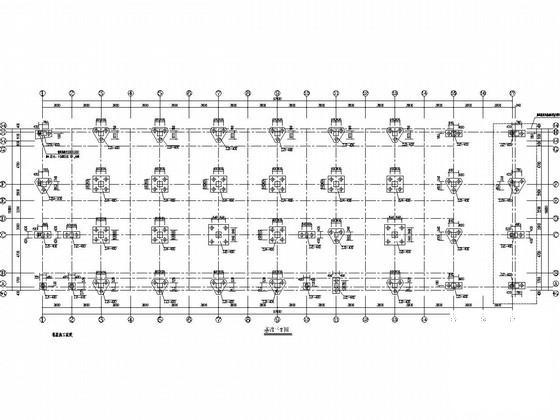

结构专业该资料包含：结构设计总说明，基础平面图，桩基大样，墙柱钢筋图，基础层梁钢筋图，各层梁钢筋图，板钢筋图，大样图等共计18张图。

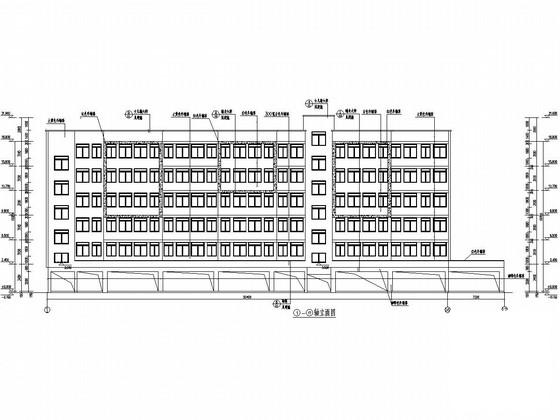

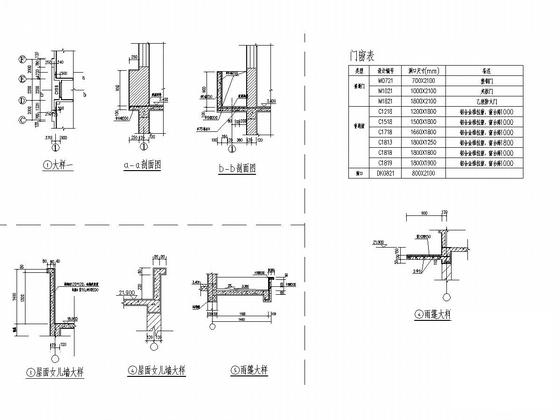

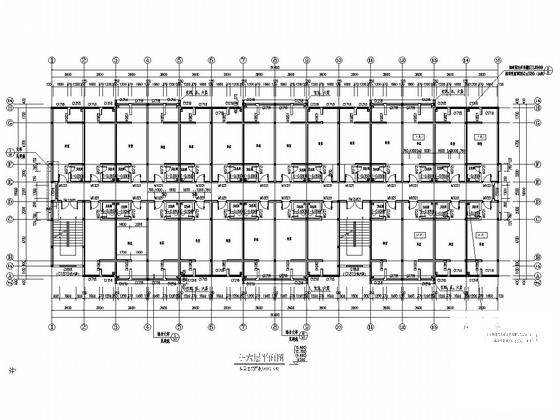

建筑专业该资料包含：建筑设计总说明，住宅建筑节能设计说明，平面图，立面图，剖面图，大样图，卫生间、厨房详图，楼梯图，门窗大样、门窗表，共计12张图。
