6层底框结构工业园区员工宿舍建筑结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该项目是工业园区宿舍楼项目,占地面积:974.3平方米,建筑设计面积:5916.3平方米,地上6层,底框结构,基础采用A型PHC高强预应力混凝土管桩基础,抗震设防烈度为6度。

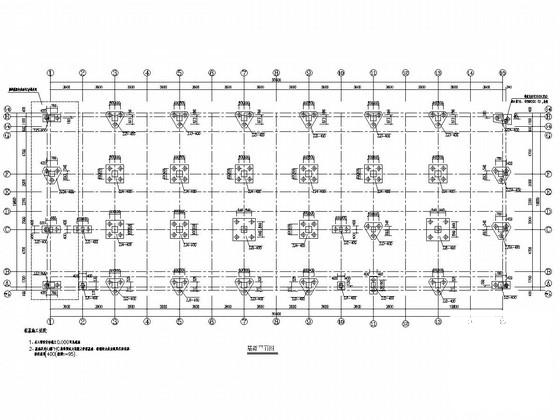

该资料包含: 结构设计说明 ,基础图,梁配筋图,板配筋图,墙柱钢筋图,楼梯图,大样图;建筑设计说明,平面图,立面图,剖面图,卫生间、厨房详图,门窗大样、门窗表等共计30张图。
分享投稿时间:近几年7月。

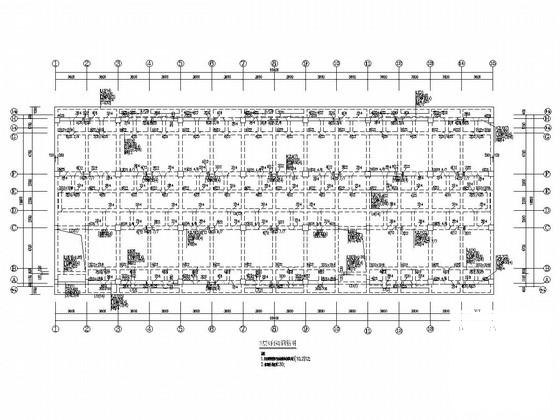

2层X向梁钢筋图

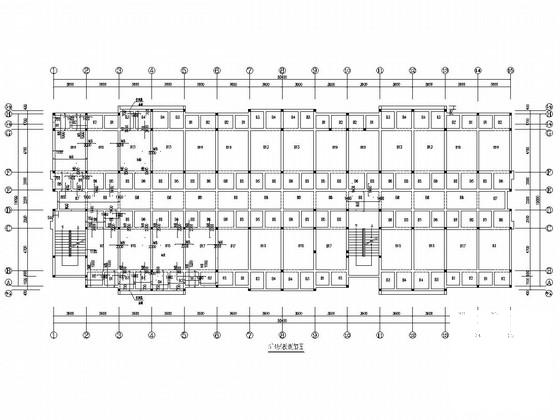

3~4层板钢筋图

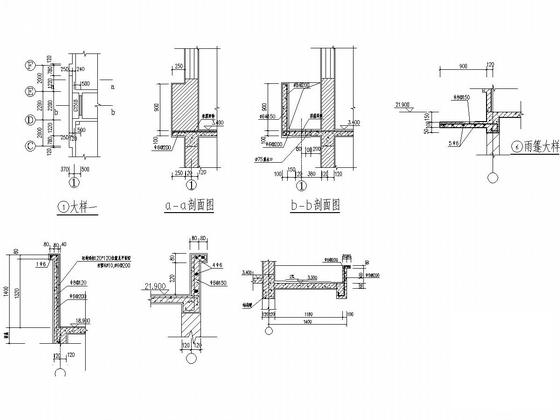

建筑大样配筋图

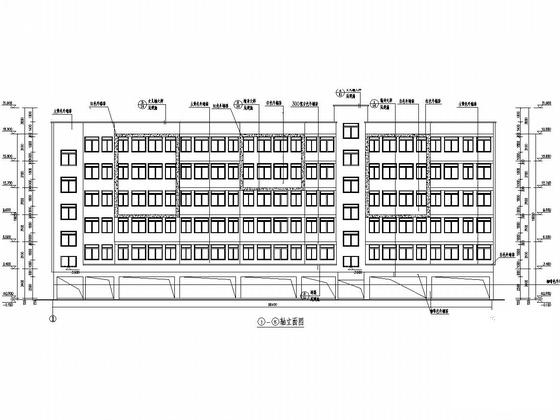

立面图

三-六层平面图

卫生间、厨房详图

3~4层梁钢筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 底框结构建筑 - 1
    底框结构建筑 - 1
  • 底框结构建筑 - 2
    底框结构建筑 - 2
  • 底框结构建筑 - 3
    底框结构建筑 - 3
  • 底框结构建筑 - 4
    底框结构建筑 - 4
  • 底框结构建筑 - 5
    底框结构建筑 - 5
  • 底框结构建筑 - 6
    底框结构建筑 - 6
  • 底框结构建筑 - 7
    底框结构建筑 - 7
  • 底框结构建筑 - 8
    底框结构建筑 - 8
以上是部分截图,请下载附件后查看完整高清内容
